感应加热频率与线圈搭配对工件淬火热处理的影响及选择策略

作者：小编点击数：发布日期： 2025-09-03

感应加热频率与线圈搭配对工件淬火热处理的影响及选择策略

在工件感应淬火热处理中，频率（决定电流透入深度）与感应线圈（决定磁场分布与加热均匀性）的搭配是核心变量，直接影响淬硬层深、表面硬度、处理效率及工件变形量。基于 “集肤效应” 原理（频率越高，电流透入工件表层越浅，淬硬层越薄），三种典型频率（高频、中频、工频）的感应加热设备，需结合线圈设计与工件需求（硬度、层深、效率）进行针对性选择，以下从原理、参数对比、选择逻辑三方面展开分析。

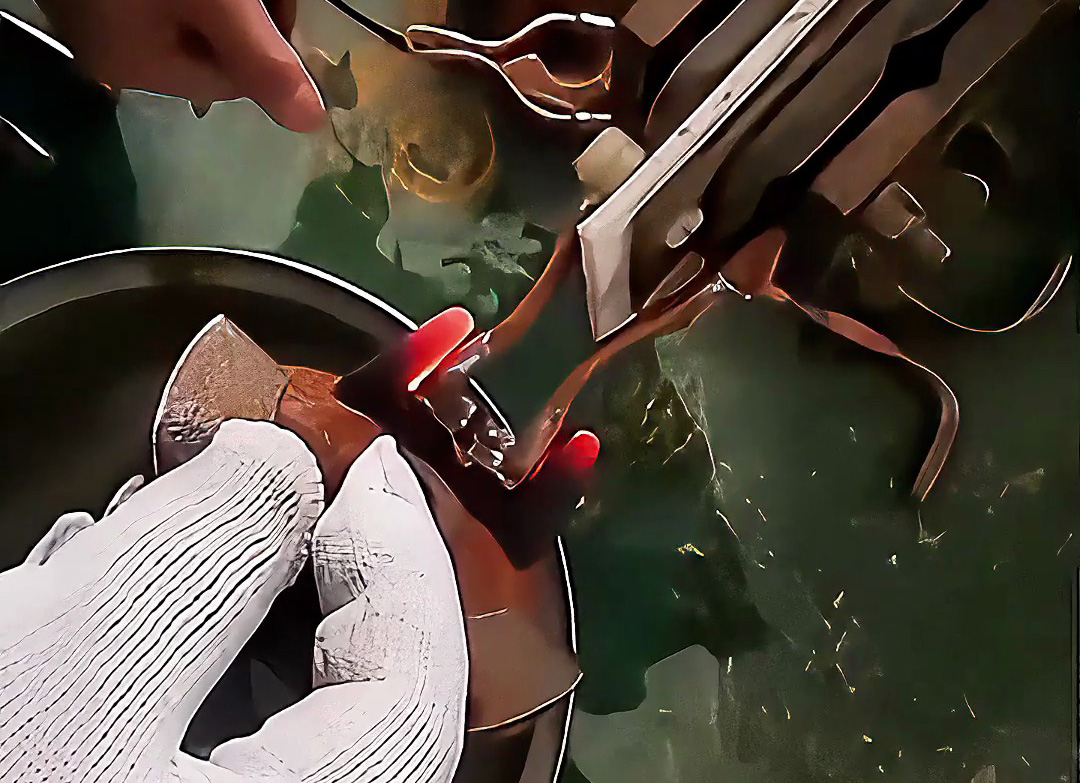

感应加热频率与线圈搭配对工件淬火热处理的影响及选择策略(图1)

一、核心原理：频率决定淬硬层深，线圈保障加热精准性

感应加热的本质是 “交变磁场激发工件内部涡流生热”，而集肤效应是频率与淬硬层深的核心关联点：

电流透入深度公式（简化）： $δ = \frac{5030}{f \cdot ρ \cdot μ}$ （ $δ$ 为透入深度， $f$ 为频率， $ρ$ 为工件电阻率， $μ$ 为磁导率）。
可见：频率越高，电流透入深度越浅，淬硬层越薄；反之频率越低，透入深度越深，淬硬层越厚。

同时，感应线圈是磁场传递的 “载体”，其形状（仿形 / 圆形 / 矩形）、匝数、与工件的间隙，直接影响磁场能量的集中程度：

小间隙、少匝数线圈：磁场更集中，加热速度更快（适合高频、小件）；
大间隙、多匝数线圈：磁场覆盖范围广，加热更均匀（适合工频、大件）；
仿形线圈（如齿圈单齿线圈、轴类圆弧线圈）：可适配工件复杂形状，避免局部加热不均（中频 / 高频常用）。

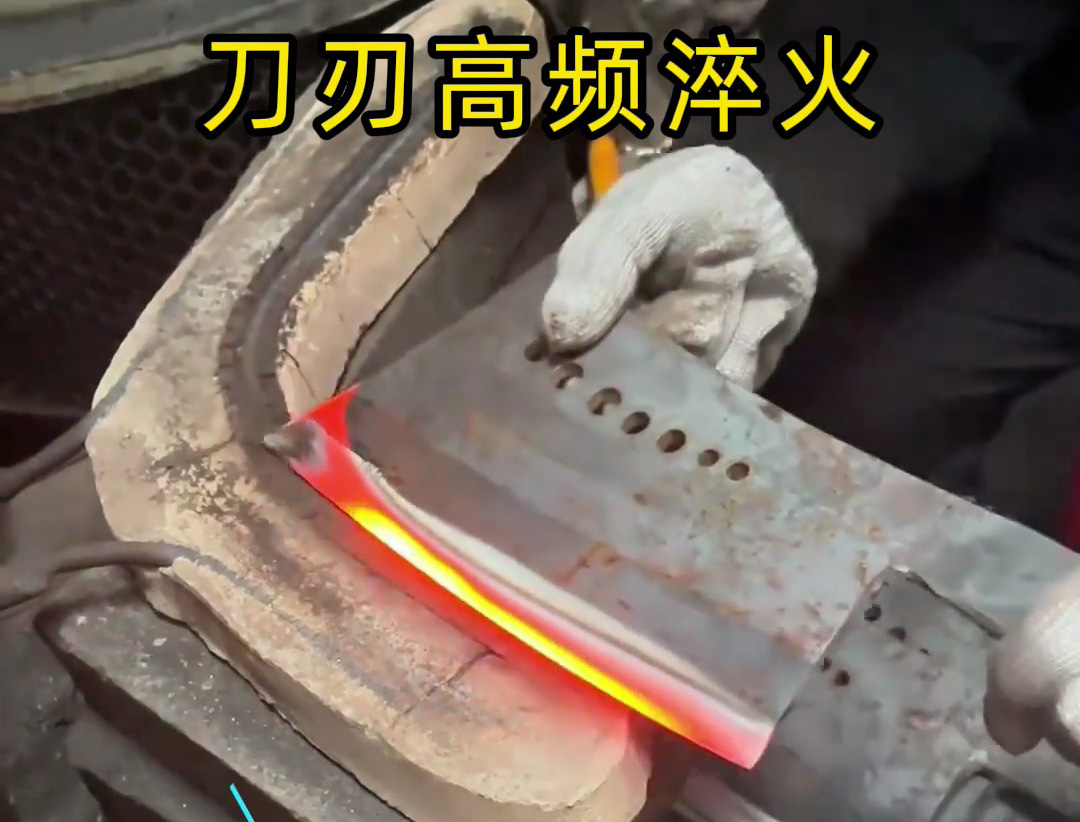

感应加热频率与线圈搭配对工件淬火热处理的影响及选择策略(图2)

二、三种频率 + 线圈搭配的性能对比（核心指标维度）

行业中常用的三种频率（高频：100-500kHz；中频：1-10kHz；工频：50/60Hz），其搭配线圈后的淬火效果差异显著，具体对比如下表所示：

对比维度	高频感应加热（100-500kHz）	中频感应加热（1-10kHz）	工频感应加热（50/60Hz）
电流透入深度	0.1-1.5mm（浅）	1.5-10mm（中）	10-50mm（深）
淬硬层深范围	0.2-2mm（适合表面薄层淬火）	2-12mm（适合次表层中厚层淬火）	12-60mm（适合深层 / 全截面淬火）
表面硬度	较高（加热速度快，工件表层快速达到奥氏体化温度，冷却时马氏体转变更充分，如 45 钢淬火后硬度可达 HRC58-62）	中等（加热速度适中，奥氏体化均匀，硬度略低于高频，45 钢可达 HRC55-58）	较低（加热速度慢，表层易出现珠光体转变，硬度 HRC50-55，需配合调质预处理提升）
处理时间	短（加热速度快，小件（如 φ10mm 轴）单件淬火仅需 3-8 秒）	中等（φ30mm 轴淬火需 15-30 秒）	长（φ100mm 轧辊淬火需 5-15 分钟）
适配线圈类型	小尺寸线圈（如 φ5-20mm 圆形线圈、单齿仿形线圈），匝数少（1-3 匝），与工件间隙 0.5-2mm	中等尺寸线圈（如 φ20-50mm 圆形线圈、轴类半圆弧线圈），匝数 3-8 匝，间隙 2-5mm	大尺寸线圈（如多匝矩形线圈、环形线圈），匝数 8-20 匝，间隙 5-15mm（适配大件）
典型工件场景	小件、薄表层需求：齿轮齿面、刀具刃口、小轴类（φ≤20mm）、紧固件表面	中件、中厚层需求：曲轴连杆颈、凸轮轴、中等轴类（φ20-80mm）、花键轴	大件、厚层需求：大型轧辊、盾构机刀具基体、重型轴类（φ≥80mm）、压力容器法兰
优势 / 劣势	优势：效率高、硬度高、变形小；劣势：淬硬层浅，不适配大件	优势：兼顾层深与效率，适配范围广；劣势：大件加热速度不足	优势：淬硬层深，适配超大件；劣势：效率低、能耗高、易局部过热

感应加热频率与线圈搭配对工件淬火热处理的影响及选择策略(图3)

三、基于 “硬度 - 时间 - 层深” 的选择流程

实际生产中，需围绕工件的技术要求（硬度、层深）与生产需求（效率、成本），按以下步骤选择频率与线圈搭配：

1. 第一步：以 “淬硬层深需求” 锁定频率范围

淬硬层深是工件承载能力的核心指标（如承受冲击的轴类需较厚淬硬层，仅受磨损的齿面需薄层），需先明确设计要求：

若需求淬硬层≤2mm（如齿轮齿面、刀具）：优先选高频（100-500kHz），搭配小尺寸仿形线圈（如齿圈用单齿线圈），确保表层快速加热、充分淬火；
若需求淬硬层 2-12mm（如曲轴、中等轴类）：优先选中频（1-10kHz），搭配与工件轮廓匹配的半圆弧或矩形线圈（如曲轴连杆颈用弧形线圈），平衡层深与加热均匀性；
若需求淬硬层≥12mm（如大型轧辊、重型轴）：仅能选工频（50/60Hz），搭配多匝大尺寸线圈（如轧辊用环形多匝线圈），通过深层透热实现厚层淬火。

2. 第二步：以 “硬度要求” 验证频率适配性

工件硬度取决于加热速度（影响奥氏体细化程度）与冷却速度（影响马氏体转变率），不同频率的加热特性直接影响硬度：

高硬度需求（如工具钢 HRC60+）：选高频，快速加热使奥氏体晶粒细化，配合水淬可获得高硬度；若用中频 / 工频，加热速度慢，奥氏体晶粒粗大，硬度易下降；
中等硬度需求（如结构钢 HRC50-55）：选中频，加热均匀性好，避免高频局部过热导致的硬度不均；
低硬度 + 厚层需求（如轧辊 HRC50-52）：选工频，虽硬度较低，但可满足深层承载需求，若强行用高频，无法达到所需层深。

3. 第三步：以 “生产效率” 优化频率与线圈组合

生产批量与工件尺寸决定效率优先级，需在频率与线圈设计上平衡：

批量小件（如紧固件）：选高频 + 多工位线圈（如环形连续线圈），实现连续加热，单件处理时间≤5 秒，效率提升 3-5 倍；
中批量中件（如曲轴）：选中频 + 仿形旋转线圈（线圈随工件旋转，均匀加热），单件处理时间 15-30 秒，兼顾效率与质量；
单件大件（如大型轧辊）：选工频 + 分段加热线圈（线圈分区域移动加热，避免整体加热能耗过高），虽单件时间长（5-15 分钟），但可满足厚层需求。

感应加热频率与线圈搭配对工件淬火热处理的影响及选择策略(图4)

四、典型案例：轴类工件的频率选择对比

以 φ50mm 的 45 钢轴为例，不同淬硬层需求下的选择差异：

需求 1：齿面薄层淬火（淬硬层 0.8-1.2mm，硬度 HRC58-60）
选择：高频（300kHz）+ 单齿仿形线圈，加热时间 8 秒 / 齿，淬火后齿面硬度达标，变形量≤0.05mm；
需求 2：轴颈中厚层淬火（淬硬层 3-5mm，硬度 HRC55-57）
选择：中频（5kHz）+ 半圆弧线圈（贴合轴颈），加热时间 25 秒，轴颈淬硬层均匀，无裂纹；
需求 3：轴身深层淬火（淬硬层 15-20mm，硬度 HRC50-52）
选择：工频（50Hz）+ 多匝环形线圈（匝数 12 匝），分段加热（每段加热 3 分钟），最终淬硬层深度达标，满足重载需求。

感应加热频率与线圈搭配对工件淬火热处理的影响及选择策略(图5)

总结

感应加热频率与线圈的搭配，本质是 “频率匹配淬硬层深，线圈匹配工件形状与加热均匀性”。选择时需遵循 “先定层深锁频率，再按硬度验适配，最后依效率优线圈” 的逻辑，避免盲目追求高频率（如大件用高频导致层深不足）或低频率（如小件用工频导致效率低下）。只有让频率、线圈与工件需求（硬度、层深、效率）精准匹配，才能实现最优的淬火热处理效果。
