银粉熔炼为何加入稻草灰?—— 中频炉熔炼工艺揭秘
作者:
小编
点击数:
发布日期: 2025-07-04

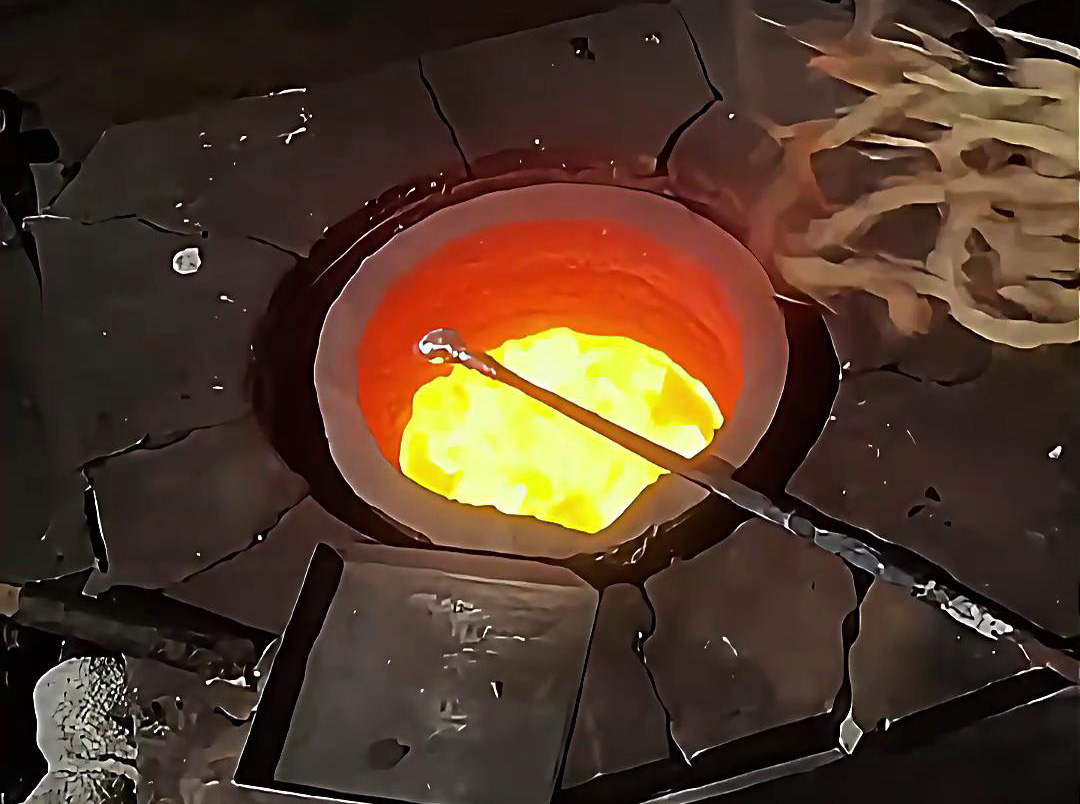

在中频熔炼炉熔化银粉时加入稻草灰,并非作为 “催化剂”(催化剂的核心是改变反应速率而不参与最终产物),而是利用其成分特性作为造渣剂和覆盖剂,这是贵金属熔炼中低成本且高效的传统工艺技巧,核心作用体现在三个方面:

银粉(尤其是回收银粉或粗制银粉)中常含有氧化银、铜、铁等金属杂质,以及灰尘、非金属夹杂物等。稻草灰的主要成分是钾、钠的碳酸盐(如 K₂CO₃、Na₂CO₃)、二氧化硅(SiO₂)和少量氧化物,在高温(银的熔点约 961℃)下会熔融形成 “炉渣”:
- 这些熔融的炉渣黏性适中,能像 “海绵” 一样吸附银液中的氧化杂质(如 Ag₂O、CuO)和非金属夹杂物,使其从银液中分离出来;
- 炉渣密度(约 2.5-3g/cm³)远小于熔融银(约 10.5g/cm³),会浮在银液表面,倒出银液时可留在炉内,从而提纯银料(纯度可提升 1-3 个 9,视原银粉纯度而定)。
某银饰加工厂的实践显示:加入稻草灰后,银铸件的杂质含量从 0.5% 降至 0.05% 以下,表面光泽度显著提升。

银在高温熔融状态下容易与空气中的氧气反应,生成氧化银(Ag₂O),导致银液含氧量升高,铸件出现气孔、夹杂等缺陷。稻草灰熔融后形成的炉渣层:
- 会像 “保护膜” 一样覆盖在银液表面,隔绝空气与银液的接触,减少氧化反应;
- 同时,稻草灰中的碳酸盐高温下会分解出 CO₂气体,进一步稀释液面附近的氧气,强化防氧化效果。
中频熔炼炉加热时,银液表面易因散热过快导致温度波动(尤其小批量熔炼时)。稻草灰形成的覆盖层导热性差,能减少银液表面的热量流失,帮助维持稳定的熔融温度(961-1000℃,银的最佳浇注温度),避免因温度过低导致银液提前凝固、浇注不完整。

在贵金属熔炼中,造渣剂的选择需满足 “低成本、易获取、无有害残留” 的特点:
- 稻草灰来源广泛(农业废弃物燃烧产物),成本远低于工业纯造渣剂(如纯碱、硼砂);
- 其成分温和,高温反应后形成的炉渣易与银液分离,且不会引入重金属等有害杂质,尤其适合银饰、银器等对纯度要求高的场景;
- 传统工艺中,草木灰(包括稻草灰)一直是贵金属熔炼的 “民间智慧”,效果经过长期验证。
总结来说,稻草灰在银粉熔炼中是 “多功能辅助剂”—— 核心是通过造渣除杂、隔绝氧化、保温稳温,最终提升银铸件的纯度和质量。这也是行业内 “懂行老铁” 常用的低成本方案,尤其适合中小规模的银料熔炼场景。如果需要进一步优化,可根据银粉杂质成分(如含硫、含铁)调整稻草灰与其他造渣剂的配比,效果会更精准。
