海拓高频焊机铜件焊接测试：广西客户工件的焊接效果实测

收到广西客户邮寄的铜件后，我们立即用海拓高频焊机进行焊接测试 —— 目标是将两个铜质工件（经观察为黄铜材质，推测为机械配件，接触面为平面，间隙约 0.1-0.2mm）牢固焊接，同时保证焊缝质量与外观。以下是详细测试过程与结果：

测试准备：适配铜件的高频焊接参数

• 设备频率：选择 80kHz 高频（高频电流趋肤效应更显著，适合铜件表面快速聚热）；
• 加热功率：12kW（确保在短时间内突破铜的高导热性，使焊接面达到钎料熔点）；
• 钎料选择：无铅铜钎料（熔点约 850℃，适配黄铜焊接，避免产生脆性化合物）；

• 线圈定制：采用环抱式扁平线圈（贴合铜件焊接面形状，确保磁场集中覆盖接缝区域）。

焊接过程：30 秒完成精准熔接

1. 预处理：清理铜件表面氧化层（用砂纸打磨至露出金属光泽），在接缝处均匀涂抹助焊剂（防止加热时氧化）；

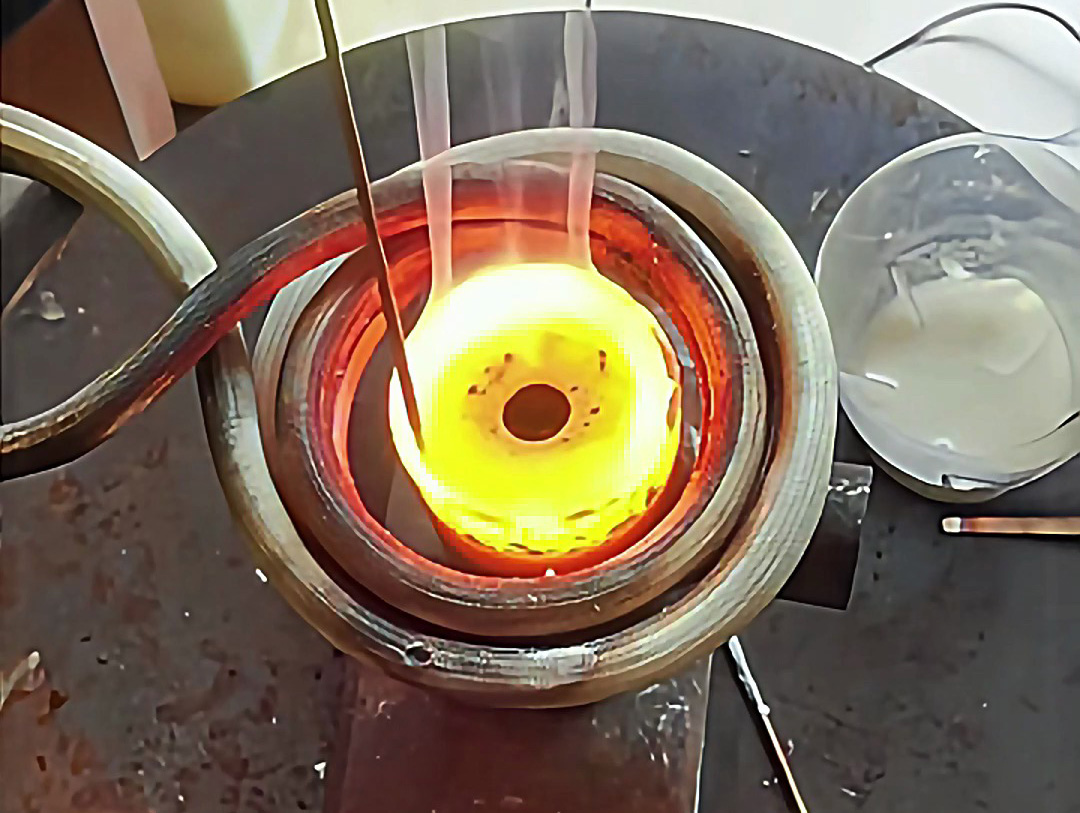

2. 定位与加热：将两个铜件对齐贴合，线圈贴近焊接面（间距 1-2mm），启动高频焊机 ——10 秒时焊接面温度升至 600℃，20 秒时达 800℃，25 秒时钎料开始熔融并沿接缝毛细填充；

3. 冷却定型：30 秒时关闭加热，保持工件贴合状态自然冷却（约 1 分钟），完成焊接。

焊接效果：从外观到性能的全面达标

1. 外观质量

• 焊缝成型：接缝处钎料填充饱满，无焊瘤、无凹陷，与母材过渡平滑（手触无明显凸起）；
• 氧化情况：因加热时间短（30 秒）且助焊剂保护到位，铜件表面仅轻微变色（无发黑或氧化皮），整体保持黄铜的金属光泽；
• 一致性：焊缝宽度均匀（偏差≤0.1mm），无漏焊、虚焊痕迹。

2. 性能测试

• 拉力测试：使用拉力试验机对焊接后的铜件进行拉伸，焊缝在 2500N 力作用下未断裂（母材本身出现塑性变形），证明焊接强度超过铜件自身强度；
• 导电性：测量焊缝电阻仅 3.2mΩ（与铜母材电阻接近），满足导电部件的使用需求；

• 密封性：对焊接面进行水压测试（0.5MPa 压力），30 分钟无渗漏，适合有密封要求的场景。

高频焊接铜件的核心优势：为什么适合这类工件？

• 效率高：从准备到完成仅需 2 分钟，是氧焊（单件需 5-8 分钟）的 3 倍以上；
• 损伤小：局部加热使热影响区≤1mm，铜件无变形（测试后工件平面度误差≤0.02mm）；
• 易操作：无需专业焊工，通过参数预设即可保证一致性，适合客户后续批量生产。
