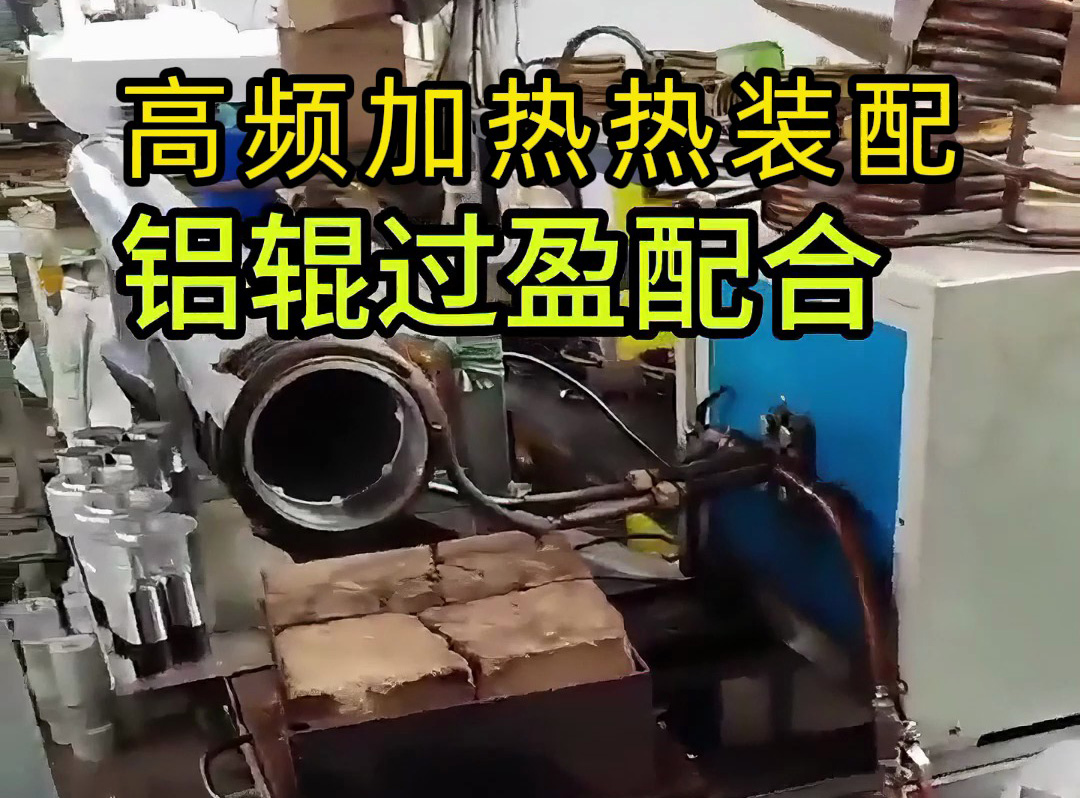

高频加热铝辊过盈热装配：高效可控的精密装配工艺

铝辊作为机械制造、印刷、造纸等设备的核心部件，常需与轴承、轴套等零件形成过盈配合（装配间隙为负，通常 - 0.02~-0.1mm）。高频感应加热技术通过 “精准控温、快速膨胀” 的特性，实现铝辊与配合件的高效装配，相比传统加热方式，在效率、精度和可控性上展现显著优势，成为工业装配中的关键工艺。

高频加热铝辊过盈装配的核心原理

• 高频感应生热：将铝辊置于高频线圈（频率 10~50kHz）中，交变磁场使铝辊内部产生涡流，30~120 秒内即可升温至 80~200℃（根据过盈量计算所需膨胀量）；
• 定向膨胀：铝辊受热后内径均匀膨胀（膨胀量 Δd=α×d×Δt，其中 α 为热膨胀系数，d 为铝辊内径，Δt 为温升），当膨胀量超过过盈量时，配合件（如轴承）可轻松套入；

• 冷却紧固：装配完成后，铝辊自然冷却收缩，与配合件形成紧密过盈连接，无需额外固定即可承受轴向和径向力。

工艺优势：为何成为工业装配的优选？

1. 高效快速，适配批量生产

• 加热周期短：传统烘箱加热需 2~4 小时，而高频加热仅需 1~2 分钟（以 φ200mm×500mm 的铝辊为例），单班装配量提升 10 倍以上；
• 连续作业：可与生产线对接，实现 “上料 - 加热 - 装配 - 冷却” 流水化操作，适合印刷机、造纸机等设备的规模化生产。

2. 精准控温，保障装配精度

• 温度均匀性：高频线圈环绕铝辊均匀布置，径向温差≤±5℃，避免局部过热导致的变形（圆度误差≤0.01mm）；
• 膨胀可控：通过 PLC 闭环控制（结合红外测温），精准调节加热功率与时间，确保膨胀量与过盈量匹配（误差≤0.005mm），避免过胀导致的铝辊损伤或欠胀导致的装配松动。

3. 无损装配，保护零件性能

• 热影响区小：高频加热集中于铝辊表层（透热深度 5~10mm），内部组织无显著变化，力学性能（如硬度、抗拉强度）保持稳定；

• 无机械损伤：相比 “冷压装配”（易导致配合件划伤），热装配通过膨胀实现 “零接触” 套入，配合面光洁度不受影响（Ra 值保持原状态）。

典型应用场景与工艺参数

1. 印刷设备铝辊装配

• 工件规格：φ150mm×1200mm 铝辊（6061 铝合金），与轴承过盈量 - 0.05mm；
• 工艺参数：频率 30kHz，加热功率 20kW，温升 120℃（膨胀量 0.06mm），加热时间 60 秒；
• 效果：轴承套入阻力≤50N，装配后径向跳动≤0.02mm，满足印刷设备对铝辊旋转精度的要求。

2. 造纸机铝辊轴套装配

• 工件规格：φ300mm×2000mm 铝辊（5052 铝合金），与轴套过盈量 - 0.08mm；
• 工艺参数：频率 15kHz（透热深度更大），加热功率 35kW，温升 150℃（膨胀量 0.1mm），加热时间 100 秒；

• 效果：轴套与铝辊贴合紧密，冷却后静态摩擦力≥5000N，可承受造纸机运行时的轴向载荷。

与传统加热方式的对比

工艺注意事项

1. 线圈定制：根据铝辊直径和长度设计 “环抱式” 或 “穿管式” 线圈，确保磁场均匀覆盖（线圈与铝辊间隙保持 5~10mm）；
2. 冷却控制：装配后避免骤冷（如冷水喷淋），自然冷却或风冷（风速≤2m/s）可减少内应力；
3. 过盈量计算：需预留 “温度回弹” 空间（冷却后收缩量略小于加热膨胀量），通常膨胀量比过盈量大 10%~20%。
