在散热器、冷凝器的生产与维修现场，U 型铜管的焊接一直是工艺难点 —— 铜管管径细（通常 φ8-15mm）、弯头结构复杂、焊点空间狭小（间距常不足 10mm），传统火焰焊接易出现加热不均、焊穿或焊料堆积等问题。海拓手持式高频焊机凭借 “灵活操控 + 精准加热” 的特性，在这类场景中展现出高效、精准、适应性强的显著优势，成为焊接效率与质量的双重保障。

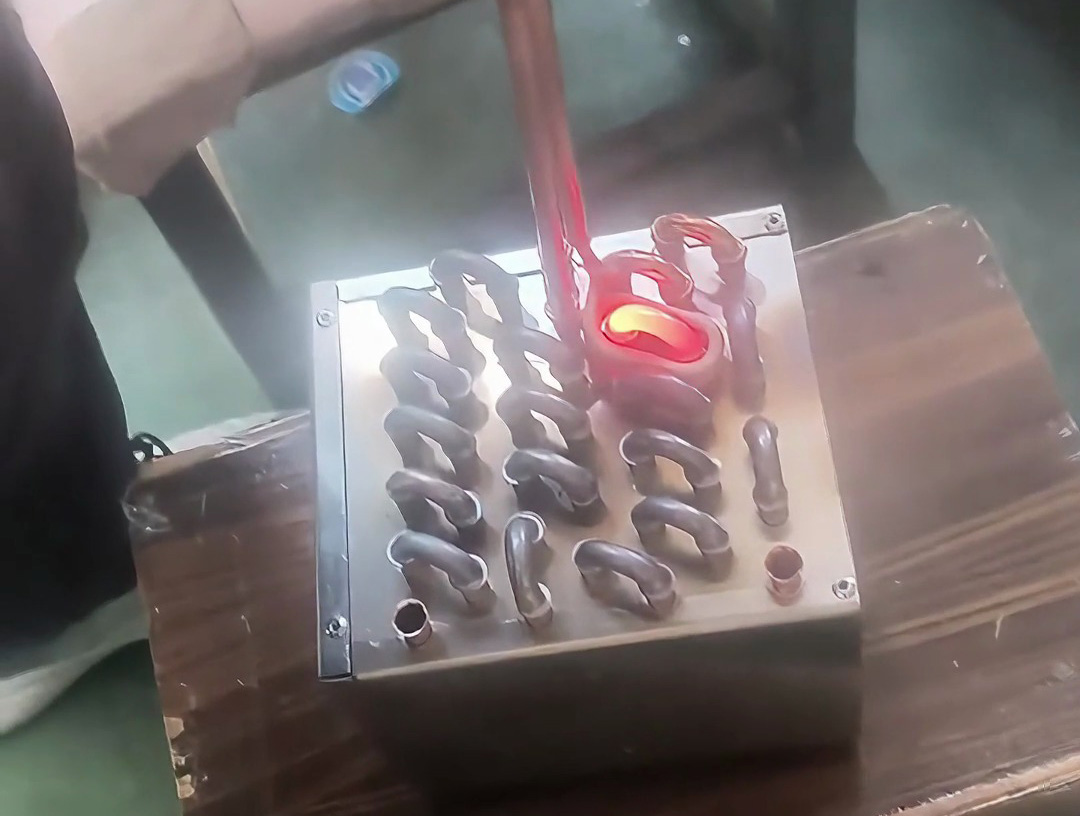

冷凝器的 U 型铜管弯头多为 90° 或 180° 弯折，焊点常隐藏在 fins（散热片）之间，传统固定焊机的线圈无法深入，火焰焊枪则易烫伤周边部件。海拓手持式高频焊机的解决方案：
- 手持线圈精准走位：配备定制微型 C 型线圈（内径 10-18mm，厚度 3-5mm），可单手深入散热片间隙，360° 旋转对准弯头焊点，甚至贴合铜管内侧焊接；
- 角度自由调整：针对 U 型弯的 “内侧死角”，操作人员可通过手腕微调线圈角度，确保磁场完全覆盖焊缝，避免传统焊接的 “漏焊” 隐患；
- 案例：某汽车冷凝器维修中，φ10mm 的 U 型铜管在散热片密集区（间距仅 8mm）的焊点，手持高频焊机轻松完成焊接，而火焰焊枪因无法伸达需拆除部分散热片。
U 型铜管（多为 T2 紫铜或 TP2 磷脱氧铜）焊接需严格控制温度：既要让磷铜焊料（熔点 710-793℃）充分熔融，又要避免铜管过热（紫铜熔点 1083℃，过热易导致管壁变薄、变形）。海拓手持高频焊机的温控优势：
- 高频聚焦加热：100-200kHz 高频电流使焊缝在 2-3 秒内升温至 800-850℃，热影响区≤2mm（火焰焊热影响区≥8mm），铜管无变形、无氧化（表面保持金属光泽）；
- 焊料浸润均匀：电磁感应产生的局部涡流使焊料从 “内部” 开始熔化，在毛细作用下沿焊缝均匀铺展，焊点饱满无毛刺，耐压测试（1.6MPa 气压）无泄漏，合格率≥99%；
- 对比火焰焊：火焰焊因温度不均导致的 “半边焊”“气孔” 等缺陷率约 15%，而高频焊接缺陷率≤1%。
无论是生产线批量焊接还是维修现场处理，手持高频焊机的效率优势显著：
- 线圈选择：焊接 φ8-10mm 铜管选内径 12mm 的 C 型线圈，φ12-15mm 选内径 18mm 线圈，确保磁场聚焦；
- 助焊剂使用：搭配中性助焊剂（如硼砂），提前涂抹在焊缝处，加热时可破除铜管表面氧化膜，提升焊料流动性；
- 安全防护：操作人员佩戴防烫手套与护目镜，设备配备过温保护（线圈温度超 60℃自动断电），避免烫伤。
在散热器、冷凝器的 U 型铜管焊接现场，海拓手持式高频焊机的价值不仅是 “效率提升 3 倍”，更在于解决了传统工艺 “够不着、焊不好、效率低” 的痛点。无论是批量生产中的复杂结构焊接，还是维修现场的精准补焊，它都能以 “灵活如手、精准如尺” 的表现，成为该领域不可或缺的高效工具。
13202670056
