不锈钢管 - 铜管异种焊接技巧 + 海瑞拓手持高频焊机操作全解析

不锈钢管与铜管的异种金属焊接，一直是焊接领域的难点 —— 不锈钢导热系数低、铜管易高温变形，传统气焊不仅升温慢、控温难，还极易出现焊不牢、铜管烧穿、焊缝氧化等问题。海瑞拓手持式高频焊机凭借高频感应加热技术，完美破解这一痛点，搭配专业焊接技巧，让异种金属钎焊高效又省心！

一、 焊接前核心准备技巧

1. 工件预处理：保障焊缝牢固的关键
   • 用砂纸或钢丝刷打磨不锈钢管与铜管的焊接接头表面，彻底去除氧化层、油污、水渍，露出金属光泽。不锈钢表面的钝化膜会阻碍钎料浸润，必须打磨干净；铜管表面氧化层若未清除，易形成虚焊。
   • 根据焊接需求加工接头：建议采用插入式接头（铜管插入不锈钢管内 5-8mm），增大焊接接触面积，提升焊缝强度；若为三通焊接，需保证接头对接间隙均匀，间隙控制在 0.05-0.15mm，便于钎料毛细填充。
   • 选择适配的钎料与钎剂：优先选用铜磷钎料（如 BCuP-2），无需额外钎剂即可实现焊接；若焊接要求较高，搭配不锈钢专用钎剂，均匀涂抹在接头处，帮助破除金属表面氧化膜。
2. 设备调试：精准匹配焊接需求
   • 选择与接头尺寸匹配的感应线圈：优先选用环形微型线圈，确保线圈能紧密贴合焊接接头，保证磁场聚焦性；若为三通等异形接头，可定制专用异形线圈。

   • 接通焊机 220V 电源，开启冷却系统（手持焊机多为风冷，需确认风扇运转正常）。根据接头尺寸预设参数：功率调至 30%-60%，加热时间设为 2-5 秒（具体可根据试焊效果调整），高频频率保持在 100-300kHz，确保热量集中于焊接区域。

二、 手持式高频焊机操作步骤（不锈钢管 - 铜管三通焊接为例）

1. 定位与固定将钎料丝放置在焊接接头间隙处（或提前将钎料压制成环状套在接头外），用手或简易夹具轻轻固定两根管材，确保接头对齐无偏移，避免加热过程中工件移位。

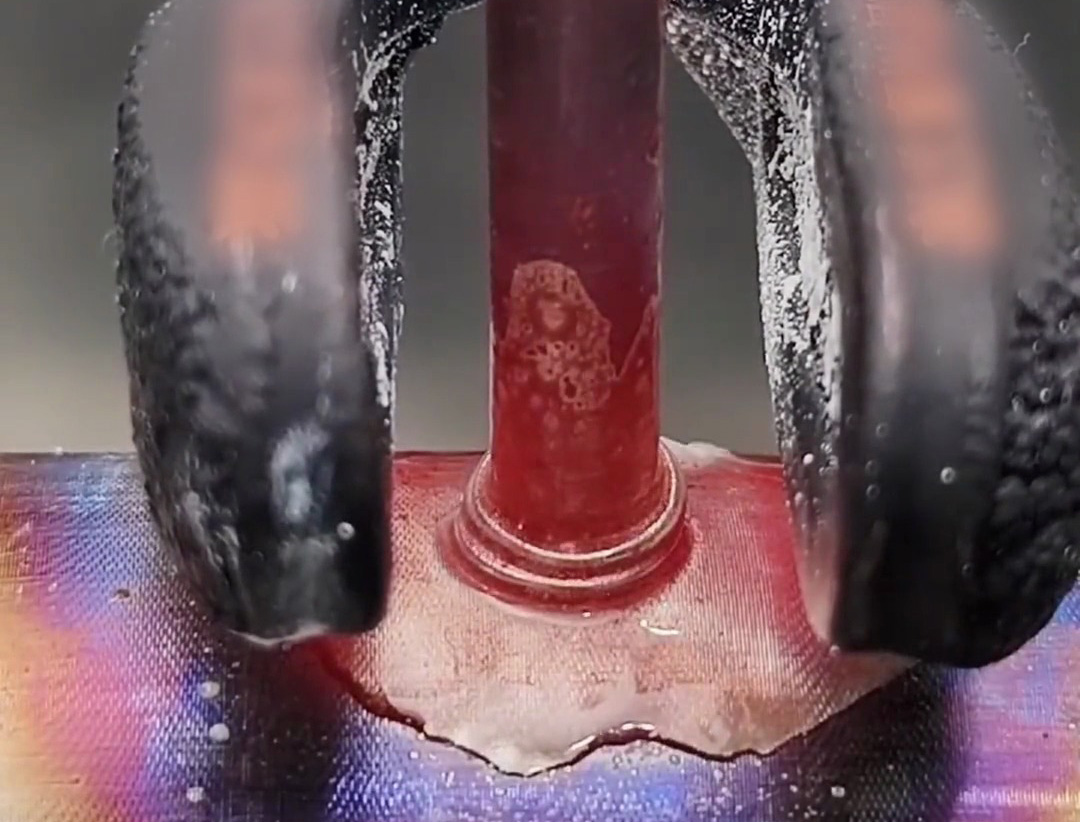

2. 聚焦加热手持焊机手柄，将感应线圈精准套在焊接接头处，保持线圈与工件距离 1-2mm，严禁线圈与工件直接接触短路。按下启动按钮，设备开始高频感应加热，2-3 秒内接头即可升温至钎料熔融温度（约 700-850℃）。观察钎料状态：当钎料开始熔化并向接头间隙内毛细流动时，立即松开启动按钮停止加热。整个加热过程控制在 3 秒内，避免加热时间过长导致铜管变形、晶粒粗大。
3. 冷却与后处理加热停止后，保持工件静置 10-20 秒，让焊缝自然冷却，严禁用水冷（骤冷会导致接头产生应力裂纹）。冷却后，用毛刷清理焊缝表面残留的钎剂残渣，若有多余钎料凸起，可用砂纸打磨平整。

三、 核心优势：对比传统气焊的显著提升

四、 避坑技巧：常见问题解决方法

1. 虚焊、焊不牢：原因多为接头表面未打磨干净或加热时间不足。解决方案：加强工件预处理，适当延长加热时间 1-2 秒，确保钎料充分浸润。
2. 铜管变形：多因加热时间过长、功率过高。解决方案：降低焊机功率，缩短加热时间，采用 “短时多次加热” 的方式。
3. 钎料不流动：原因是钎剂选用不当或接头间隙过大。解决方案：更换不锈钢专用钎剂，调整接头间隙至合理范围。
