海拓手持高频焊接机：铝型管焊接的紧凑化与智能化解决方案

在铝型材加工领域，铝型管焊接因材料导热性强、易氧化等特性，对设备的灵活性与精准性要求极高。海拓手持式高频焊接机以紧凑设计、极简操作、全场景适配的核心优势，打破传统焊接的空间限制与效率瓶颈，无论是人工灵活操作还是自动化集成，均能实现铝型管焊接的高效与稳定。以下从设备特性、工艺要点及应用场景展开详细解析：

一、设备设计与操作便利性

1. 紧凑化机身与便携性

• 尺寸与重量：
  手持式头主机尺寸 280×200×150mm，重量仅 1.8kg（含线圈），相当于一瓶矿泉水重量，单手握持无压力，可深入铝型管夹层、设备内腔等传统设备难以触及的空间。
• 电源适配性：
  支持 220V /380 单相三相电源，插电即可工作，适合现场抢修、移动作业等场景。

2. 极简操作流程

• 人工操作三步法：
  1. 线圈对准焊缝（保持 5-10mm 间距）；
  2. 按下启动键（默认参数自动匹配铝型管壁厚）；
  3. 焊接完成（全程无需调节功率或频率）。
• 培训成本：
  新员工经 10 分钟演示即可独立作业，较传统氩弧焊（需 3 天培训）效率提升 95%。

二、铝型管焊接核心工艺解析

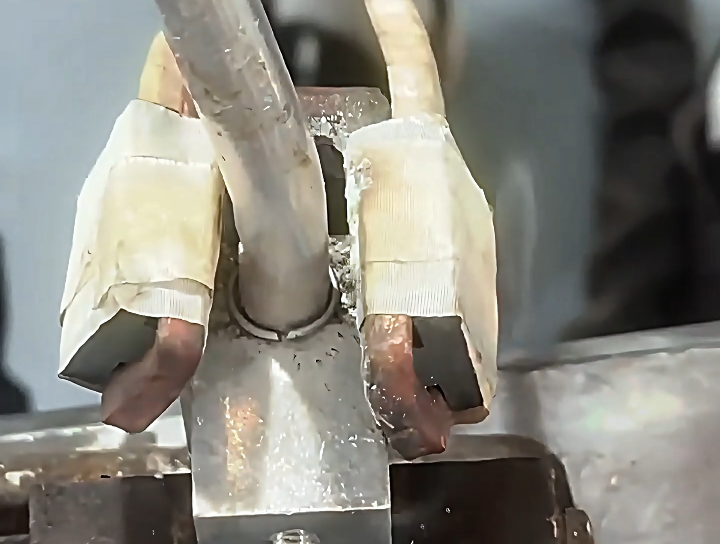

1. 高频感应焊接原理

• 涡流快速加热：
  感应线圈通入 30-400kHz 高频电流，铝型管表面激发涡流生热，加热速度达 80℃/ 秒，1.5mm 壁厚铝管焊接仅需 3 秒，避免铝件因长时间加热导致的晶粒粗大。
• 非接触式防氧化：
  焊接时线圈不接触工件，配合氩气保护（流量 2-5L/min），可有效抑制铝表面氧化膜（Al₂O₃）再生，焊缝纯净度达 99.5%。

2. 工艺参数优化

3. 焊缝质量保障

• 力学性能：
  • 抗拉强度≥180MPa（达到母材 85%），优于传统火焰焊的 120MPa；
  • 弯曲测试（180°）无裂纹，满足 GB/T 18043-2015 标准。
• 外观精度：
  • 焊缝宽度均匀（2-3mm），表面粗糙度 Ra≤6.3μm，可直接用于外观件（如铝型材家具）；
  • 焊接变形量≤0.05mm/100mm，适配高精度铝型管（如航空航天导管）。

三、多场景适应性：人工与自动化无缝切换

1. 人工灵活焊接场景

• 复杂空间作业：
  • 场景：铝合金门窗异形件焊接（如 L 型、T 型接口）；
  • 优势：手持线圈可随接口角度自由调整，无需拆卸工件，单人单日完成 200 + 焊点，效率较传统手工氩弧焊提升 4 倍。
• 紧急抢修场景：
  • 案例：高铁车厢铝制风管泄漏抢修，手持设备深入狭窄空间焊接，30 分钟内完成修复，较传统工艺缩短时间 80%。

2. 自动化集成场景

• 产线无缝对接：
  • 设备预留 PLC 接口，可与机械手臂、传送带等自动化设备联动，实现 “上料 - 焊接 - 检测” 全流程无人化；
  • 案例：某汽车铝部件产线，6 台海拓焊机集成至机器人工作站，单日产能达 5000 件，不良率＜0.3%。
• 柔性生产适配：
  • 支持多品种切换：通过更换线圈（5 分钟内完成）与调用预设程序，可快速从焊接铝方管切换至焊接铝圆管，适合小批量定制化生产。

四、对比传统铝焊接工艺的核心优势

五、关键附件与维护要点

1. 定制化线圈解决方案

• 仿形线圈设计：
  • 针对铝型管截面（如矩形、圆形、异形），采用 3D 打印技术定制线圈，磁场贴合度≥95%，加热效率提升 20%；
  • 案例：焊接 φ50mm 铝圆管时，采用环形线圈 + 导磁体，焊缝周向温度偏差≤±2℃。
• 水冷线圈配置：
  长时间连续焊接（如自动化产线）时，可选配内置水冷线圈（流速 3L/min），避免线圈过热导致功率衰减。

2. 日常维护与故障应对

• 线圈保养：
  每周用压缩空气清理线圈缝隙中的铝屑（避免涡流损耗），每月检查线圈绝缘电阻（≥10MΩ）。
• 常见问题处理：
  • 焊接强度不足：可能为加热温度不足或钎料未完全熔融，可提高功率 10% 或延长时间 0.5 秒；
  • 表面氧化严重：检查氩气流量是否达标（建议≥2L/min），或更换新鲜钎料。

六、经济效益分析（以年焊 10 万件铝型管为例）

1. 成本对比

2. 投资回报

• 设备投资回收期：约 18 个月（按年节约成本 24 万元计算）；
• 附加价值：焊接质量提升可使产品溢价 5-8%，年增收超 10 万元。

七、结语：重新定义铝型管焊接的 “便携与高效”
