客户寄来的气缸盖组件中，气门座圈的无损拆卸成为关键需求。我们采用手持式高频加热机进行工艺测试，验证了感应加热技术在 3-6 秒内实现座圈快速拆卸的可行性，且确保底孔尺寸与周边铸铁组织不受影响。
- 气缸盖材质：HT300 灰铸铁（硬度 170-240HB）
- 气门座圈材质：Fe-Cr-Ni 合金（硬度 30-35HRC）
- 座圈配合尺寸：过盈量 0.05-0.08mm，直径 φ45mm
- 手持高频加热机：功率 5kW，频率 400KHz
- 感应线圈：定制 C 型开口线圈（内径 φ50mm，紫铜材质）
预处理：
- 清洁座圈表面油污，标记拆卸位置便于后续对比
- 线圈对准座圈外周，保持 2mm 间隙

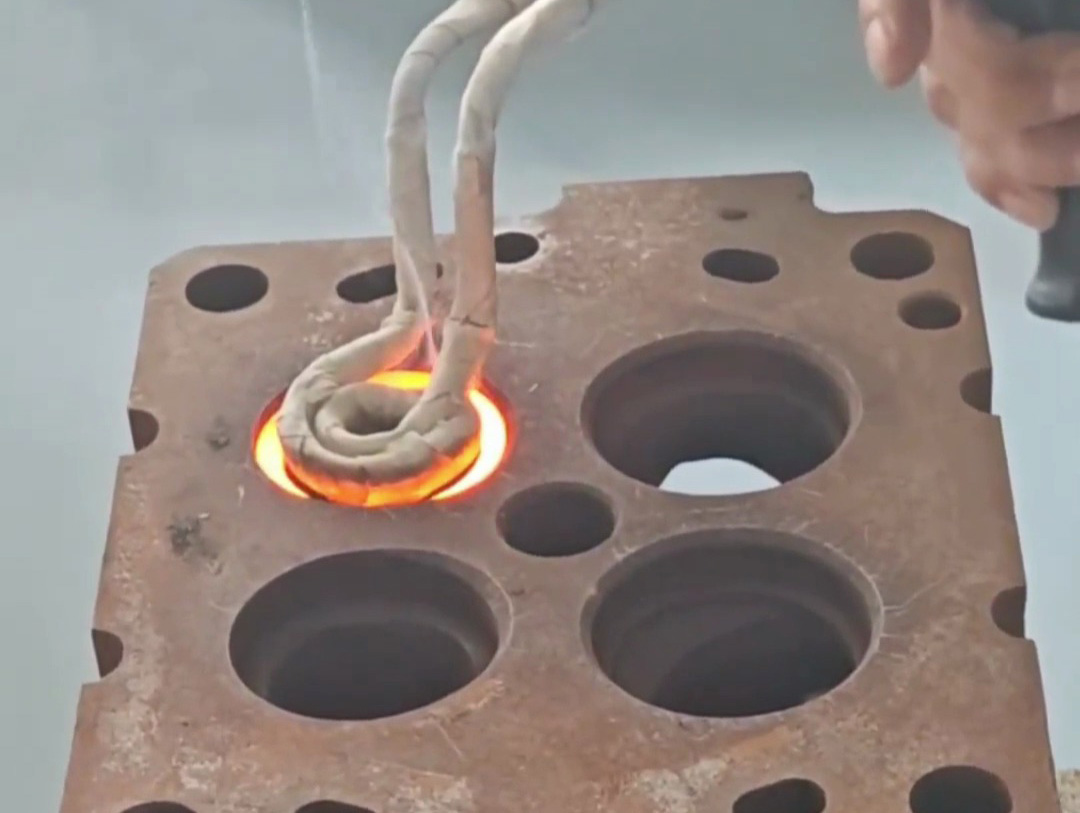

加热过程：
- 启动设备后，3 秒内座圈温度升至 200-250℃（红外测温显示）
- 观察到座圈与铸铁基体间出现微小缝隙（热膨胀差导致）

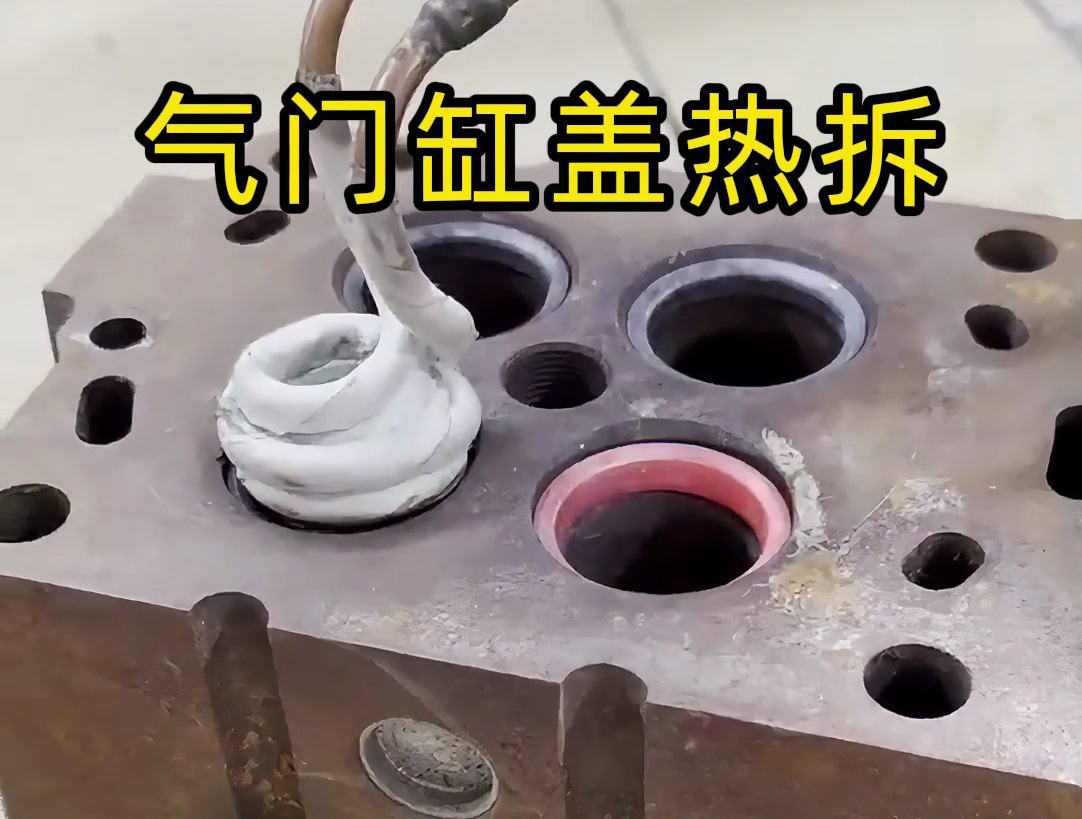

拆卸操作：
- 加热 5 秒时用专用顶杆轻推座圈，无阻力即可取出
- 全程耗时 6 秒完成单座圈拆卸
| 检测项目 | 拆卸前 | 拆卸后 | 标准允差 |
|---|
| 座圈底孔直径 | φ45.00mm | φ45.02mm | ±0.05mm |
| 孔圆度 | 0.01mm | 0.02mm | ≤0.03mm |
| 表面粗糙度 | Ra1.6 | Ra1.6 | 不变 |
- 铸铁基体：石墨形态保持 A 型片状，珠光体 + 铁素体组织无变化
- 热影响区：座圈周边 5mm 内未发现晶粒粗大或相变（放大 500 倍观察）
| 工艺类型 | 平均拆卸力 | 拆卸耗时 | 基体损伤风险 |
|---|
| 高频感应加热 | ≤50N | 3-6 秒 | 无 |
| 机械冷拆 | ≥200N | 1-2 分钟 | 孔壁划伤 |
| 火焰加热 | ≥100N | 15-20 秒 | 铸铁氧化 |
- 效率提升：单座圈拆卸时间从传统机械方法的 2 分钟缩短至 6 秒，适配批量维修场景
- 精度保障：热影响区控制在 0.5mm 内，避免底孔变形导致的二次加工
- 成本优化：设备能耗仅 0.01kWh / 次，较火焰加热降低 60% 能耗
- 环保安全：无明火作业，避免废气排放，符合车间安全规范
某发动机维修厂引入该工艺后，气缸盖修复效率提升 4 倍，单件维修成本降低 35%，且因拆卸损伤导致的报废率从 12% 降至 1% 以下。
- 线圈适配：不同直径座圈需调整线圈匝数（φ30mm 以下用 6 匝，φ50mm 用 4 匝）
- 温度控制：加热温度需控制在 250℃以内（铸铁相变温度≥450℃）
- 后续处理：拆卸后可直接进行座圈换新，无需额外孔壁修复工序
如需了解具体设备参数或针对不同型号气缸盖的工艺方案，可提供工件图纸及拆卸需求，我们将提供定制化加热方案与免费试样服务。
