导轨自动化高频淬火工艺的生产应用
作者：
小编
点击数：
发布日期： 2025-06-30
在导轨制造中，表面性能直接影响设备运行精度与使用寿命。自动化高频淬火工艺通过高频感应加热与自动化控制的结合，实现了导轨表面硬度、耐磨性及抗疲劳性能的系统性提升，成为批量生产中的关键工序。

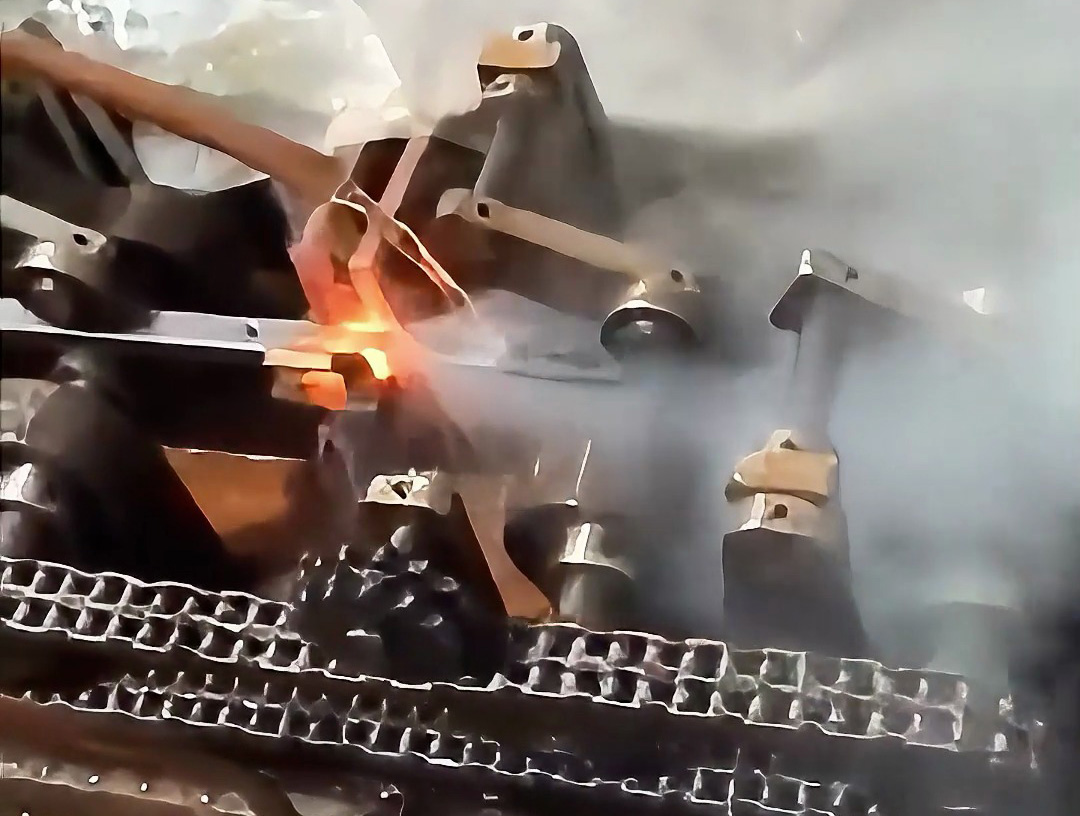

该工艺由高频感应加热系统与自动化装置协同完成：
- 加热系统：采用 100-200kHz 高频电源，配合定制的 U 型感应线圈，沿导轨长度方向扫描加热，使表面快速达到 850-900℃奥氏体化温度；
- 自动化控制：通过伺服电机驱动导轨匀速移动（速度 0.5-2m/min 可调），红外测温仪实时反馈温度，PLC 系统自动调节加热功率，确保温度波动≤±10℃；
- 冷却环节：加热后立即通过喷淋装置喷射淬火液（5% 聚合物溶液），冷却速度控制在 200℃/s 以上，促使表面形成马氏体组织。
以长度 2 米的直线导轨为例，整套淬火流程耗时约 2-4 分钟，较传统人工操作缩短 30% 以上。
经自动化高频淬火处理后，导轨表面性能指标显著改善：
- 硬度：表面硬度从淬火前的 HB200 提升至 HRC58-62，硬化层深度均匀控制在 1.5-2mm；
- 耐磨性：销盘磨损试验显示，磨损量较未处理导轨减少 60% 以上；
- 抗疲劳性：弯曲疲劳测试中，使用寿命延长至原来的 2-3 倍。
工艺稳定性通过多重手段保障：
- 采用激光定位系统，确保感应线圈与导轨表面距离恒定（3-5mm），避免加热不均；
- 每批次随机抽取 3 根导轨进行截面硬度检测，硬化层均匀性误差≤0.2mm；
- 配备自动校直装置，淬火后导轨直线度控制在 0.1mm/m 以内，满足装配要求。
相比传统人工淬火，自动化工艺的优势集中在三方面：
- 一致性：批量生产中，导轨硬度波动范围从 ±5HRC 缩小至 ±2HRC，减少因性能差异导致的装配调整；
- 效率：单条生产线可实现 24 小时连续作业，日处理导轨长度达 200 米以上，适配大型设备导轨的批量需求；
- 安全性：全程无需人工接触高温区域，配备红外防护与急停装置，降低作业风险。
该工艺适用于各类机床导轨、电梯导轨及精密仪器导轨的处理。某机床厂应用后，导轨售后故障率从 8% 降至 2.3%，设备整机精度保持周期延长至原来的 1.5 倍。
生产实践中，针对不同材质导轨（如 45# 钢、55# 钢）需调整参数：高碳钢导轨适当降低加热速度，避免开裂；低碳钢则通过延长加热时间确保硬化层深度。日常维护需注意：
- 每周清理感应线圈内的氧化皮，防止磁场畸变；
- 每月检查冷却系统压力（保持 0.3-0.5MPa），避免因冷却不足影响淬火质量。
导轨自动化高频淬火工艺通过技术整合，在提升表面性能的同时，兼顾了批量生产的效率与稳定性，为高精度导轨制造提供了可靠的工艺支持，适配现代装备制造对核心部件性能的高要求。
客服微信
