高频感应加热机在铁板热处理中的实战效果解析

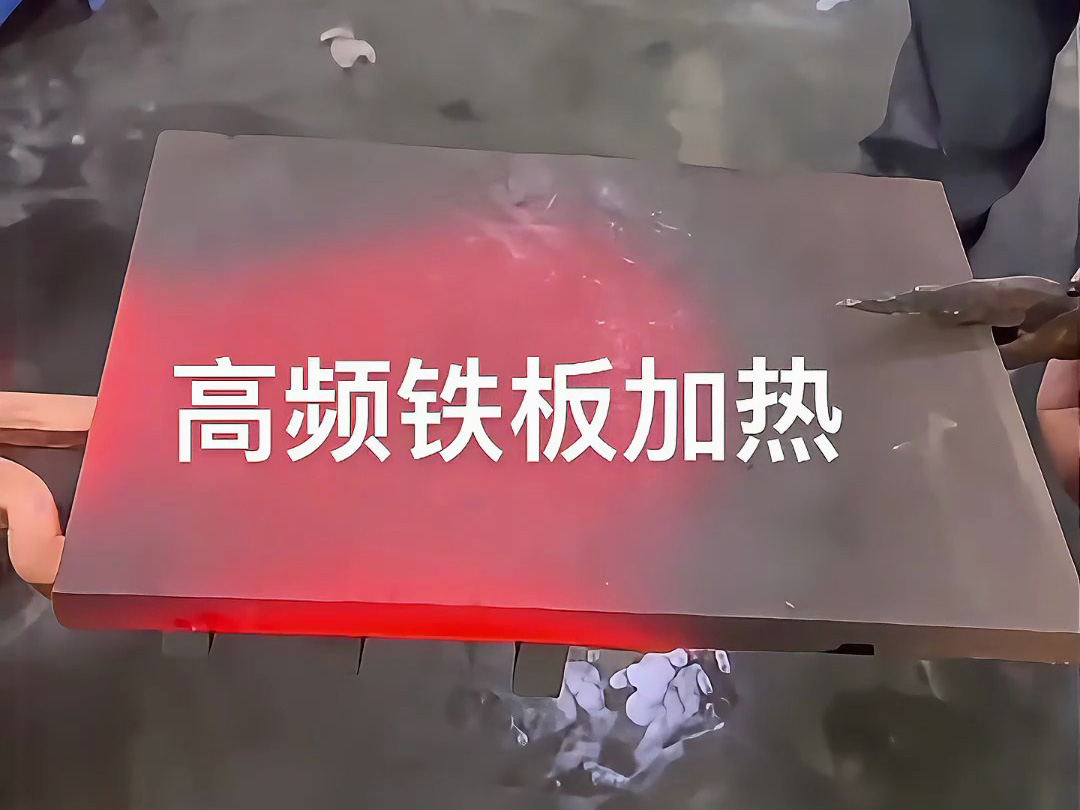

高频感应加热机在金属铁板的热处理中，凭借 “平面高效加热、性能精准调控” 的特性，成为退火、正火、淬火等工艺的理想选择。实战演示中，其加热效果不仅展现出高效性，更能通过精准温控保障铁板处理后的韧性与强度，适配多种工业需求。

高频平面加热的核心优势

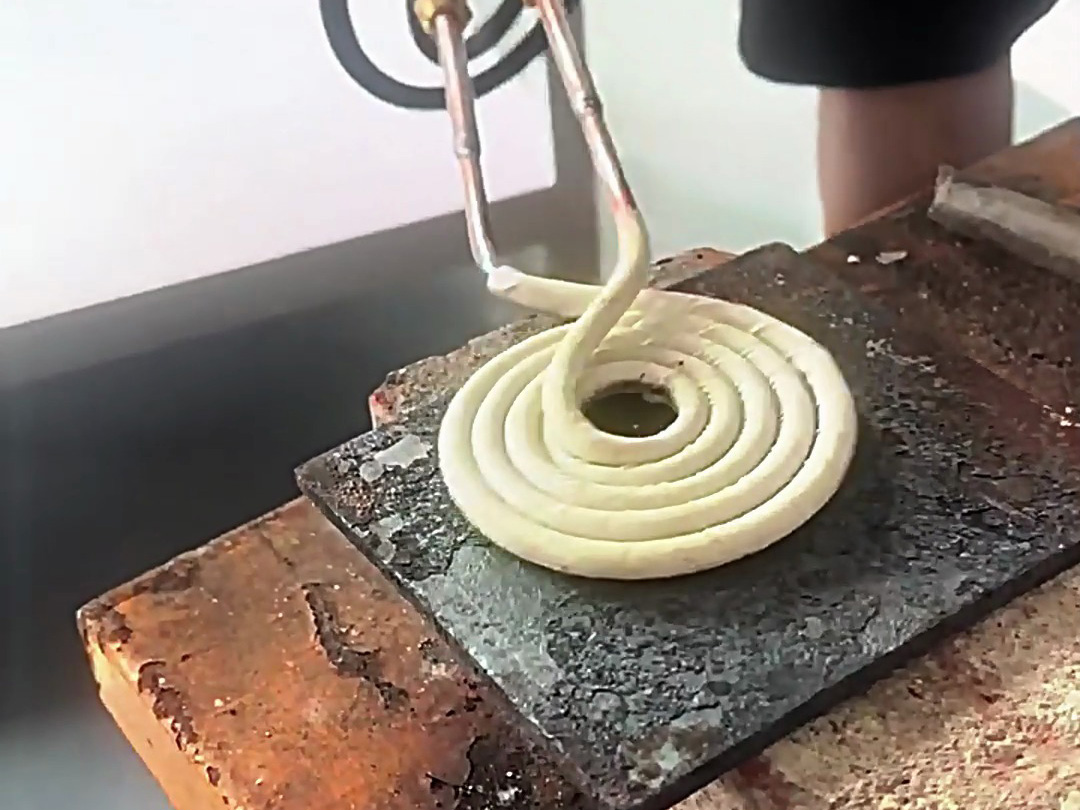

• 加热均匀性优异：采用定制化扁平感应线圈，可覆盖宽度 50-500mm 的铁板表面，通过磁场分布优化，使加热区域温度差≤±20℃（以 10mm 厚铁板加热至 850℃为例），避免传统加热方式的 “局部过热” 或 “加热盲区”，确保铁板各部位性能一致；
• 升温速度可控：从室温加热至退火温度（650-700℃）仅需 3-5 分钟，升至淬火温度（850-900℃）需 5-8 分钟，且可通过功率调节（5-30kW）适配不同厚度铁板（0.5-20mm），薄铁板用低功率快速升温，厚铁板用高功率保证透热；

• 能量聚焦节省成本：高频的趋肤效应使热量集中于铁板表面及浅层，非加热区域能耗极低，热效率达 75% 以上，较箱式炉节能 40%，且无明火污染，符合环保要求。

适配热处理工艺的实战效果

• 退火处理：将铁板加热至 700℃并保温 30 分钟（根据厚度调整），可消除冷轧或冲压后的内应力。实战显示，Q235 铁板经高频退火后，硬度从 HB180 降至 HB140，延伸率从 20% 提升至 30%，后续折弯加工时开裂率从 15% 降至 0；
• 正火处理：45# 钢铁板加热至 860℃后空冷，高频加热使材料晶粒细化更均匀，正火后硬度稳定在 HB180-200，较传统正火的硬度偏差（±30HB）缩小至 ±10HB，改善了切削加工性能；
• 淬火热处理：针对铁板需耐磨的表面（如模具模板），高频加热至 880℃后喷水冷却，硬化层深度控制在 1-2mm，表面硬度达 HRC55-58，心部保持 HB200 的韧性，满足 “表面硬、内部韧” 的使用需求。

操作要点与设备维护

• 线圈与铁板表面距离保持 3-5mm，确保磁场均匀覆盖（可通过激光定位辅助）；
• 升温过程分阶段进行（如淬火时先升至 500℃，再升至 880℃），减少热应力导致的变形；
• 定期清理线圈内的氧化皮（每周 1 次），校准测温系统（每月 1 次），保证温度显示偏差≤±10℃。
