黄铜零件高频感应钎焊（银铜焊）：工艺解析与行业应用

使用高频感应加热设备配合银铜焊环与硼砂膏助焊剂，对黄铜零件进行钎焊，是一种兼具 “连接强度高、热影响区小、效率快” 的金属连接方案，尤其适配电子、制冷等行业对精密黄铜部件的连接需求。其核心是通过高频感应的精准加热，实现焊料的均匀熔融与界面浸润，以下是具体工艺逻辑与优势解析。

一、工艺核心要素与协同作用

1. 高频感应加热设备（频率 30-80kHz）
   • 利用电磁感应使黄铜零件自身快速发热（避免明火加热的局部过热），加热温度精准控制在 700-850℃（银铜焊料的熔点范围）；
   • 高频趋肤效应集中加热焊接区域，非焊接区温度≤300℃，可保护黄铜零件的精密结构（如电子元件的引脚、制冷管道的薄壁处）不受热损伤。
2. 银铜焊环（常用 Ag25-Cu75 或 Ag30-Cu70）
   • 预设在黄铜零件的接合间隙（通常 0.05-0.1mm），熔点 650-780℃，低于黄铜（熔点 900-950℃），确保焊料熔融时母材不熔化；
   • 银的加入可提升焊料流动性与润湿性，使焊缝均匀填充间隙，形成高强度连接（抗拉强度≥200MPa，接近黄铜母材的 80%）。
3. 硼砂膏助焊剂
   • 清除黄铜表面的氧化层（尤其是锌的氧化膜，易导致焊料不浸润）；

   • 高温下形成液态保护膜，隔绝空气防止黄铜二次氧化，同时降低焊料表面张力，促进其沿接合面扩散。

二、高频感应钎焊的典型流程（以黄铜管件对接为例）

1. 预处理
   • 用砂纸或钢丝刷清理黄铜零件的焊接表面，去除油污、毛刺（确保焊料能充分接触母材）；
   • 在接合处均匀涂抹薄层硼砂膏（厚度 0.1-0.2mm），将银铜焊环套在对接缝隙处（确保与两侧母材紧密接触）。

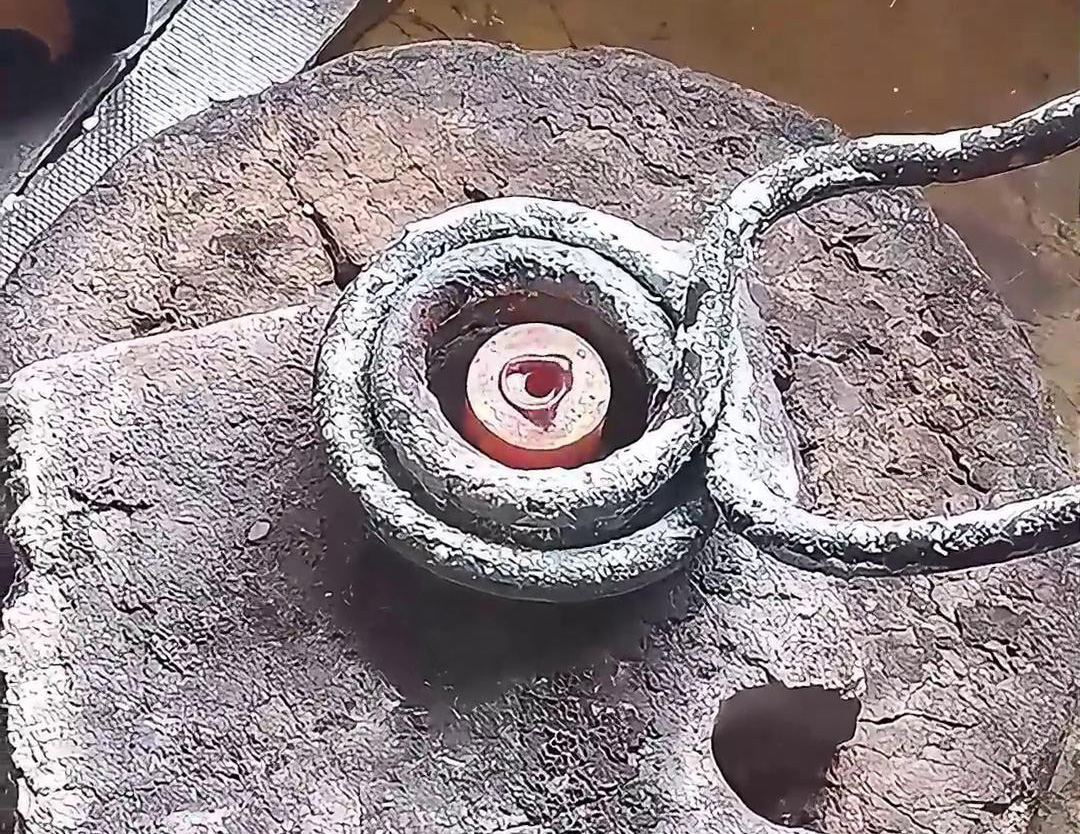

2. 高频加热与钎焊
   • 将零件固定在工装中，高频感应线圈对准焊接区域（线圈与零件间隙 2-3mm，保证磁场集中）；
   • 启动设备，设定功率（根据零件尺寸，通常 5-15kW）和加热时间（3-10 秒），高频磁场使黄铜与焊环同步升温；
   • 观察到焊环完全熔融（呈亮红色液态）并沿缝隙均匀流淌后，立即停止加热（此时硼砂膏已转化为玻璃态熔渣，覆盖焊缝表面）。
3. 焊后处理
   • 自然冷却至室温后，用热水冲洗或毛刷清理残留的硼砂熔渣（避免腐蚀性残留影响外观）；

   • 检查焊缝外观：应饱满无气孔，焊料均匀覆盖接合面，无未熔合的 “虚焊” 痕迹（对制冷管件需进行压力测试，确保无泄漏）。

三、相较传统钎焊的核心优势

某制冷设备厂的应用数据显示：高频感应钎焊的黄铜管件，泄漏率从气焊的 3% 降至 0.1% 以下，且因热影响区小，管件的耐压性能提升 20%（可承受 3MPa 压力无破裂）。

四、适配行业与典型应用场景

• 电子行业：黄铜接插件、端子的引线焊接（要求无变形、导电性好）；
• 制冷行业：空调 / 冰箱的黄铜管路对接（如冷凝器与蒸发器连接，需严格密封）；
• 五金仪器：黄铜阀门、仪表配件的组装（保证尺寸精度与密封性）；
• 汽车配件：黄铜燃油管、制动管路的连接（耐振动、抗腐蚀）。
