手持式高频焊机：铝管 / 铜管 / 钢管端头焊接的灵活解决方案

铝管端头内焊接固定螺母、铜钢管同种 / 异种金属钎焊等场景，对加热精度与操作灵活性要求极高，手持式高频焊机凭借 “局部聚焦加热 + 便携操作” 特性，成为这类复杂焊接的高效工具，其工艺适应性与操作便捷性在管道连接、五金装配领域尤为突出。

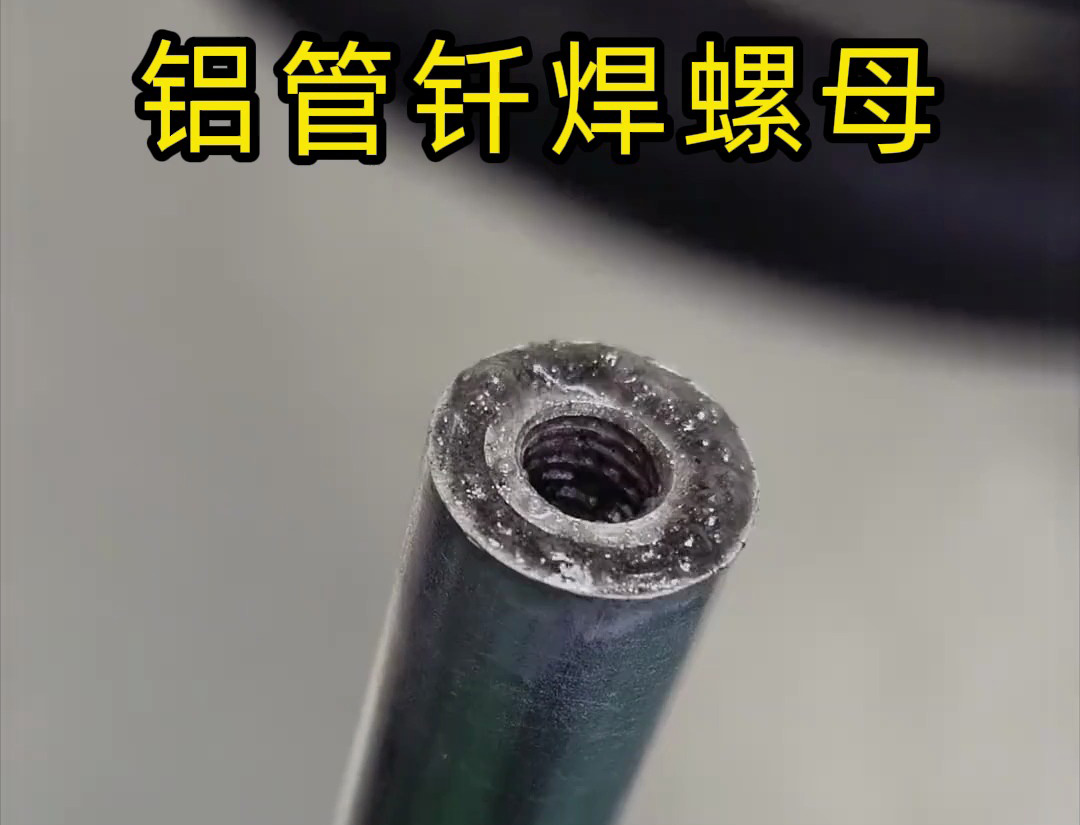

铝管端头内焊固定螺母：高频加热的精准控制

1. 局部聚焦加热，破解 “内焊空间限制”

• 线圈定制：采用微型 “L 型” 或 “针式” 感应线圈（直径 3-8mm），可深入铝管端头内部（深度 10-30mm），精准对准螺母与铝管的接合缝，避免加热铝管非焊接区域（外表面温度≤100℃）；
• 高频快速升温：30-60kHz 高频电流使接合区域在 3-5 秒内升温至焊料熔点（铝用钎料约 580-620℃），远快于铝的氧化速度（减少 Al₂O₃氧化膜生成），确保焊料充分浸润。

2. 钎焊工艺细节：确保连接强度与密封性

• 焊料选择：铝与黄铜螺母焊接选用铝硅铜钎料（如 BAg-8），铝与不锈钢螺母选用含钛的活性钎料（破除铝表面氧化膜），焊料预制成环形薄片放入接合缝，加热后自动流满间隙；

• 操作要点：手持焊机保持线圈与接合缝同轴（偏差≤1mm），加热至焊料熔融后（表面呈镜面光泽）立即停止，自然冷却后形成无气孔的密封接头（水压测试 0.6MPa 无泄漏）。

适配铜、钢管的同种 / 异种金属钎焊

1. 铜管焊接：保护内壁，减少氧化

• 同种金属（铜管 - 铜管）：如空调铜管对接，高频线圈环绕焊缝，3-5 秒加热至银铜焊料熔点（700℃），焊后内壁无氧化层（避免影响制冷剂流通），接头耐压达 4MPa（满足空调系统要求）；
• 异种金属（铜管 - 钢管）：采用铜磷钎料（含银 5%），高频局部加热可避免钢管过热导致的渗碳（影响焊接强度），接合强度达 180MPa，适合水暖管道的铜钢过渡连接。

2. 钢管焊接：快速加热，降低变形

• 同种金属（钢管 - 钢管）：如脚手架钢管对接，高频加热使焊缝在 8-10 秒内升温至铜基钎料熔点（850℃），较气焊减少加热时间 60%，钢管变形量（弯曲度≤0.5mm/m）远低于传统工艺；

• 异种金属（钢管 - 铝管）：通过镍基钎料过渡，高频精准控制温度（避免铝管熔化），实现 “钢硬铝轻” 的复合结构连接，适合轻量化设备的管道系统。

手持式高频焊机的核心优势

1. 操作灵活，适配复杂场景
   主机轻便（≤5kg），手持线圈可 360° 旋转，能深入设备内部、狭小空间（如机箱内管道、墙体内预埋管）作业，解决传统设备 “够不着、转不动” 的难题。
2. 局部加热，保护母材性能
   热影响区仅 5-10mm，铝管不会因过热导致的强度下降（抗拉强度保留 90% 以上），铜管、钢管无整体退火软化，特别适合精密部件焊接。
3. 效率与环保兼顾
   单接头焊接时间 3-10 秒（气焊需 15-30 秒），且无明火、无烟尘，适合室内装修、食品级管道等对环境要求高的场景。

典型应用场景

• 家电制造：冰箱压缩机铝管与黄铜接头焊接、洗衣机不锈钢管与螺母固定；
• 水暖管道：铜质阀门与钢管连接、铝塑管端头螺母焊接；
• 电气设备：配电柜铜排与钢管接地端子焊接、电机引线铜管与接线柱固定。
