老虎钳简易高频淬火：低价背后的工艺妥协与适用逻辑

九块九包邮的老虎钳（钢丝钳）采用人工简易高频淬火热处理，看似是 “偷工减料”，实则是低价产品在 “性能够用” 与 “成本可控” 间的精准平衡 —— 通过简化工艺实现极致低价，同时满足日常轻量使用需求，其背后是高频淬火技术的 “极简应用” 逻辑。

老虎钳淬火的核心需求：钳口硬、钳身韧

• 钳口（刃口与夹持面）：需高硬度（HRC50-55）以抵抗剪切、夹持时的磨损，避免刃口卷边或夹持打滑；
• 钳身（手柄与连接部位）：需一定韧性（HRC30-35）以吸收剪切硬钢丝时的冲击，避免断裂（尤其是钳身与钳口的过渡区）。

传统正规工艺会通过 “局部高频淬火 + 回火” 实现这种性能分化，但九块九包邮的钳子通过极致简化工艺降低成本。

简易高频淬火的工艺特点：全靠经验，省略 “精细控制”

1. 无定制线圈，加热区域粗糙

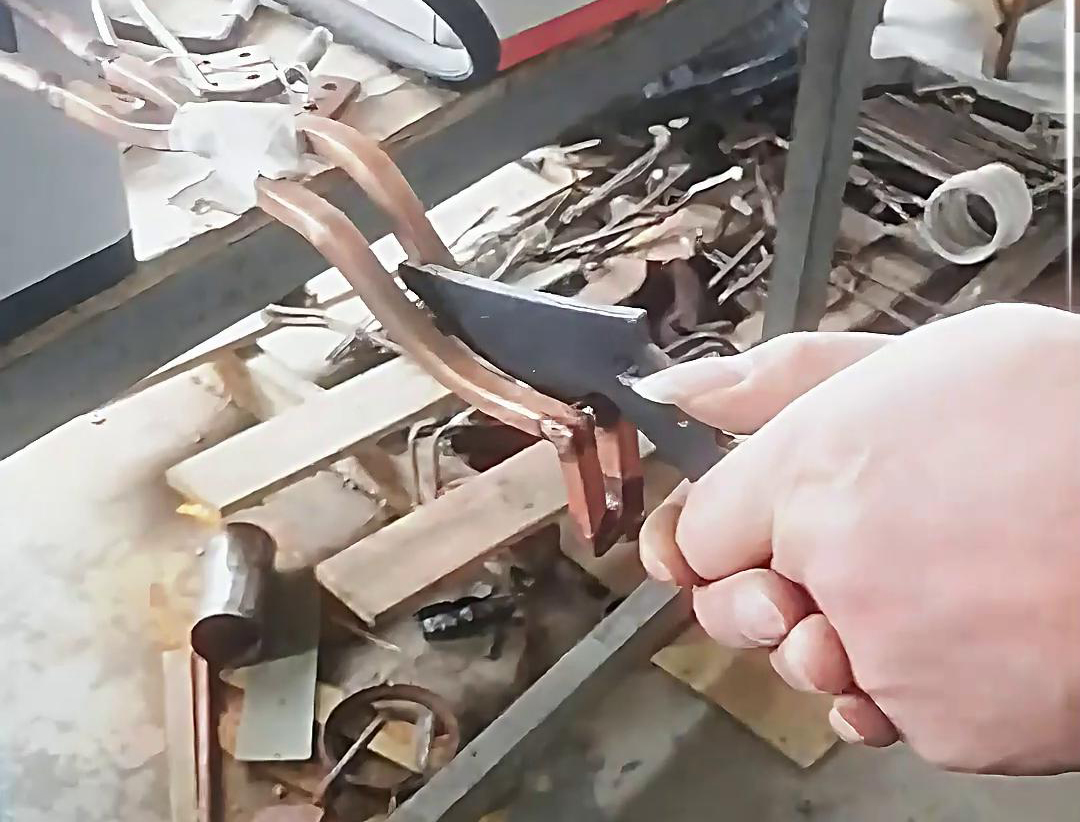

   不用按钳口形状定制仿形感应线圈，直接用通用环形线圈（直径 10-15mm）快速扫过钳口，加热范围模糊（可能波及钳身 10-20mm），导致：
   • 钳口局部过热（温度达 900℃以上，超过必要的 850℃），出现晶粒粗大（硬度虽高但脆性增加）；
   • 部分区域加热不足（如刃口角落），硬度仅 HRC40-45（未达耐磨要求），用几次就卷边。
2. 无控温系统，全凭肉眼判断

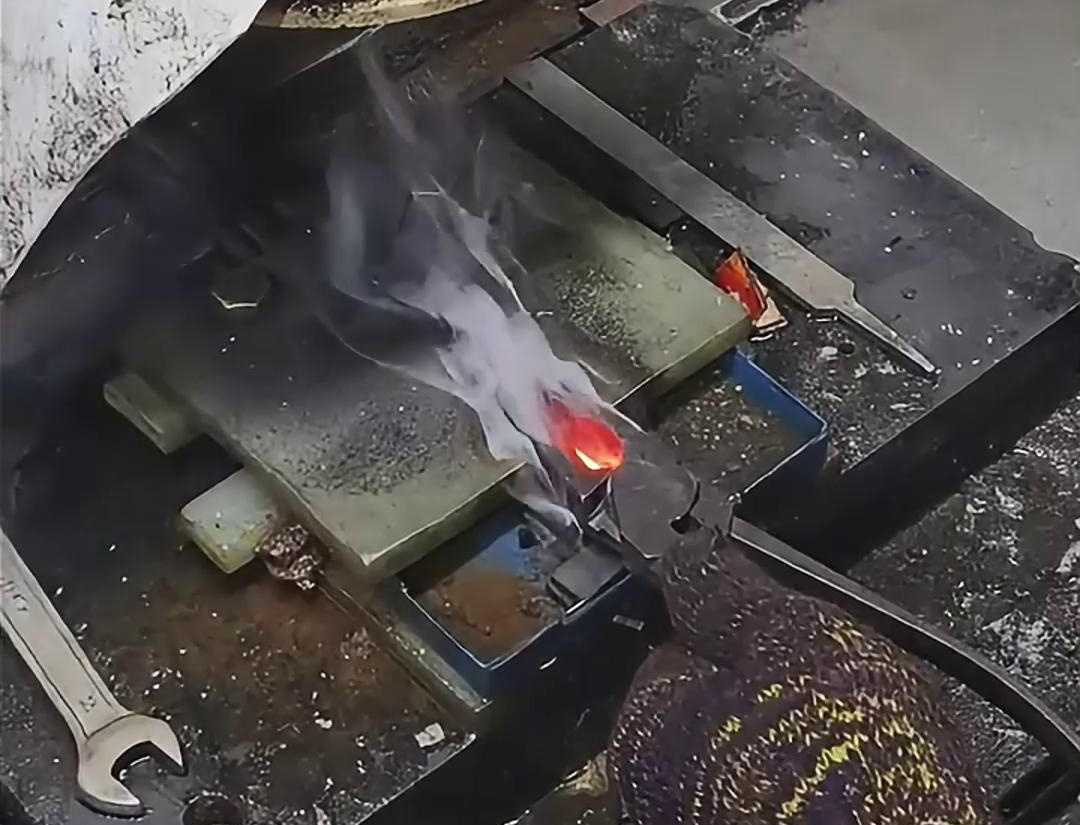

   高频设备无测温仪，操作工看钳口颜色：从暗红色（600℃）到亮红色（850℃）时，直接用水管淋水冷却（无均匀喷水装置），导致：
   • 冷却不均，钳口同一位置硬度偏差 ±5HRC（有的地方 HRC55，相邻处仅 HRC48）；
   • 未经过低温回火（200-250℃消除应力），内部残余应力大，剪切硬钢丝时可能崩口。

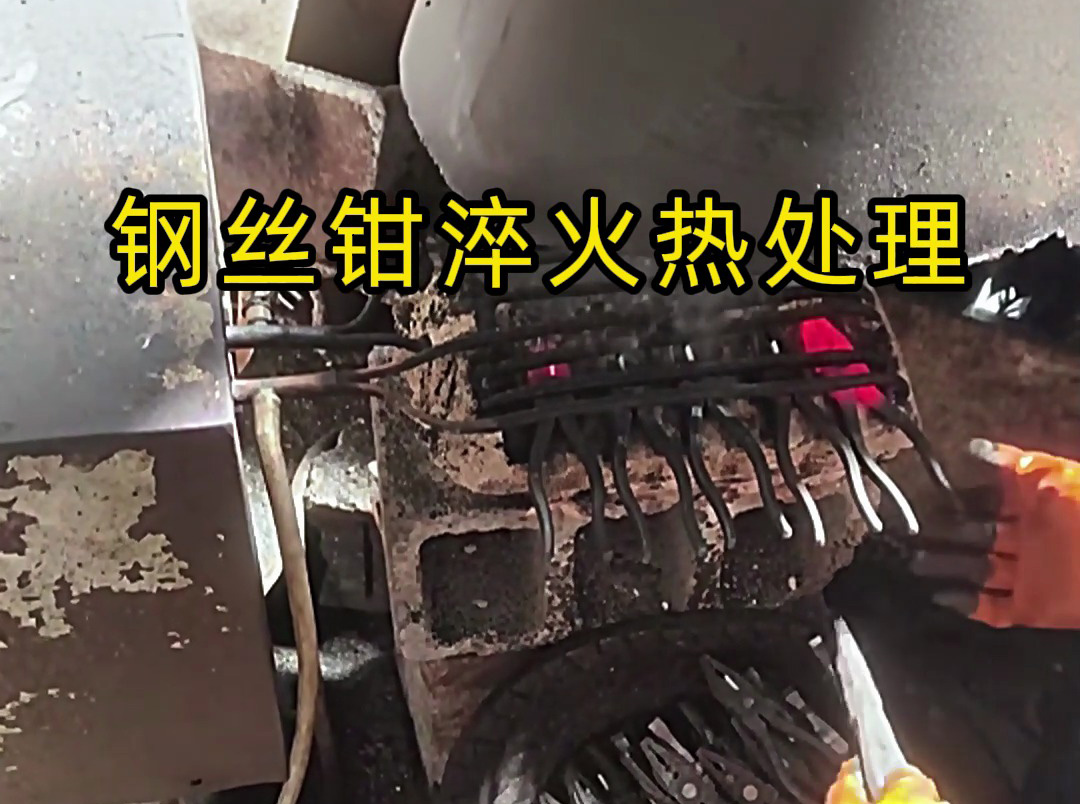

3. 效率优先，单把处理时间≤10 秒
   从加热到冷却全程不超过 10 秒，一个工人一天可处理 2000 + 把，配合批量采购的低碳钢（非正规工具钢），单把钳子的热处理成本可压缩至 0.5 元以内，为 “九块九包邮” 留出利润空间。




性能妥协：低价钳子的 “短命” 根源

• 耐磨性差：钳口硬度不足且不均，剪切铁丝 50-100 次后刃口就明显变钝（正规钳子用 500 次以上仍锋利）；
• 韧性不足：钳身因偶然被加热（线圈扫过），部分区域硬度升高（HRC40+），剪切较粗钢丝（直径≥3mm）时可能从钳身弯曲或断裂；
• 寿命短：平均使用寿命仅为正规淬火钳子的 1/5-1/10，适合家庭偶尔用几次，不适合专业工况（如电工、装修）。

存在即合理：低价市场的 “够用就好” 逻辑

• 家庭用户一年用不了几次，对钳子寿命要求低，低价优先；
• 简易高频淬火虽粗糙，但比 “完全不淬火”（钳口用几次就软）强，至少能应付临时使用；
• 工艺简化带来的极致低成本，让这类钳子在下沉市场（如乡镇集市、低价电商）有稳定需求。
