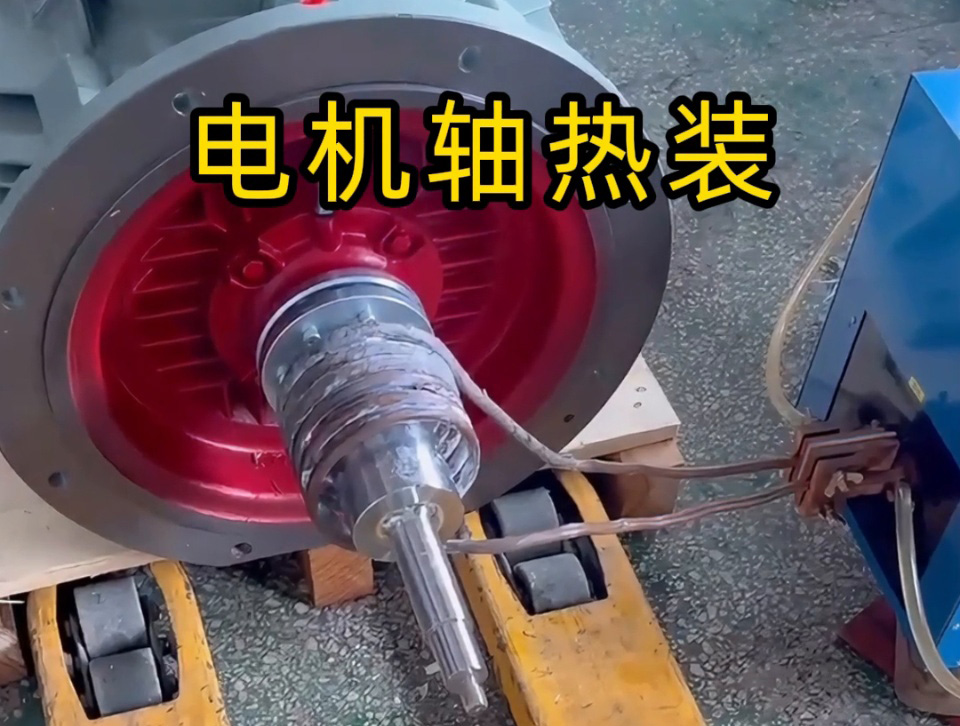

海拓高频加热机电机轴热装配工艺案例：精准控温与速度平衡，让过盈配合更可靠

电机轴与轴承、齿轮的过盈热装配（过盈量通常为 0.02-0.1mm）是电机组装的关键工序：需通过加热使电机轴（或配合件）均匀膨胀，待装配后冷却收缩形成紧密连接。海拓高频加热机凭借 “可控功率 + 精准温控” 特性，完美平衡加热速度与工件稳定性 —— 既避免加热过快导致的变形，又解决加热过慢的效率问题，以下为具体工艺案例解析。

工艺背景：电机轴热装配的核心需求

• 加热后电机轴内径膨胀量≥0.06mm（略超过过盈量，确保轴承轻松套入）；
• 轴身整体温差≤10℃（避免局部过热导致弯曲变形，圆度误差需≤0.01mm）；

• 单根加热时间控制在 3-5 分钟（平衡效率与质量，传统烘箱加热需 20-30 分钟）。

海拓高频加热机工艺方案：功率、温控、速度的精准匹配

1. 设备选型：功率与温控是核心

• 高频加热机：选择 60kW 机型（频率 15-25kHz），匹配电机轴直径（80mm 需足够功率实现深度透热）；
• 温控系统：配备红外测温仪（精度 ±2℃）+ PLC 闭环控制，实时监测轴身温度并调节输出功率；
• 感应线圈：定制 “环抱式多匝线圈”（长度 200mm，与轴身间隙 8mm），确保磁场均匀覆盖轴身配合段（轴承装配区域）。

2. 关键参数设定：平衡 “速度与变形”

• 目标温度：220℃（根据热膨胀公式 Δd=α×d×Δt，α=11.5×10⁻⁶/℃，d=80mm，Δt=220℃时，Δd≈0.063mm，满足膨胀需求）；
• 加热速度：50-60℃/ 分钟（从室温 20℃升至 220℃需 3.3 分钟）——
  • 若速度＞80℃/ 分钟：轴身内外温差会超过 20℃，热应力导致轴弯曲（变形量≥0.03mm）；
  • 若速度＜30℃/ 分钟：单根加热时间＞6 分钟，单班产能下降 40%，影响效率；
• 功率调节：初始用 50kW 快速升温（0-150℃），后期降至 30kW 保温（150-220℃），避免 “冲温” 导致的局部过热。

3. 工艺全流程：从加热到装配的无缝衔接

• 预处理：用砂纸清理电机轴配合面（去除氧化皮），轴承提前预热至 50℃（减少装配时的温差应力）；
• 加热阶段：
  1. 人工将电机轴吊入线圈中心，启动设备，PLC 按预设程序调节功率；
  2. 1 分钟时轴身温度达 80℃，2 分钟达 150℃，3.3 分钟达 220℃（红外测温反馈，轴身各点温差≤8℃）；
• 装配阶段：加热完成后，用机械手将轴承快速套入电机轴（套入阻力≤100N），定位后自然冷却；

• 冷却后效果：轴身收缩后与轴承形成紧密过盈连接，径向跳动≤0.02mm，满足电机运行精度要求。

为何能避免 “变形与低效”？高频加热的核心优势

1. 加热均匀性：从 “表层到芯部” 温差小

2. 速度可控：按需调节，拒绝 “一刀切”

3. 适配性强：不同规格电机轴均可兼容

• 直径 50mm 电机轴：选 40kW 功率，目标温度 250℃，加热时间 2.5 分钟；

• 直径 120mm 电机轴：选 80kW 功率，目标温度 200℃，加热时间 4.5 分钟；
  均能满足膨胀量与变形量要求。

工艺效果：效率与质量的双重保障

• 装配精度：轴承与电机轴配合面贴合度达 98% 以上，冷却后静态摩擦力≥8000N，满足电机高速运转（3000r/min）的径向载荷需求；
• 生产效率：单班（8 小时）可处理 120-150 根电机轴，是传统烘箱的 5-6 倍；
• 成本降低：能耗比烘箱低 40%（单根耗电约 2.5 度），且因变形率低，废品损失减少 90%。
