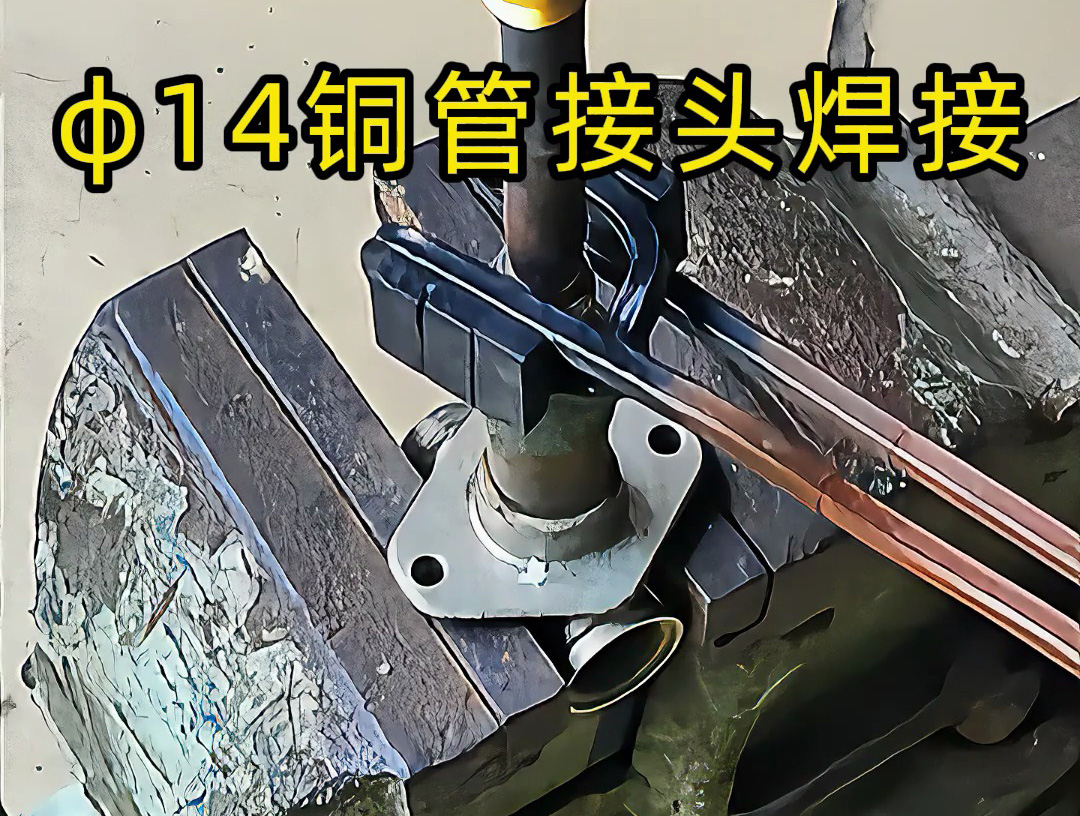

手持式高频焊机 14mm 铜管接头焊接现场：U 型线圈 10 秒完成，效果直观可见

本次现场演示采用手持式高频焊机配合 U 型开口线圈，针对直径 14mm 的铜管接头进行焊接，目标在 10 秒内完成作业。从加热到成型的全过程高效稳定，焊接效果完全满足管路连接的密封性与强度要求，以下为详细过程解析。

焊接核心配置：设备与工件的精准匹配

• 铜管参数：直径 14mm（壁厚 1.2mm），材质为 TP2 紫铜（含氧量≤0.01%，易焊接），接头形式为承插式（插入深度 5mm，间隙 0.1-0.2mm）；
• 设备选型：30kW 手持式高频焊机（频率 100-150kHz），配备定制 U 型开口线圈（开口宽度 16mm，贴合铜管外圆弧度）；

• 焊接辅料：铜磷焊料（熔点 710-800℃，无需额外助焊剂，减少氧化物）。

10 秒焊接全流程：从准备到成型一气呵成

1. 预处理（提前完成）

• 用砂纸清理铜管接头表面氧化层，确保焊接面无油污、杂质；
• 将焊料剪成小段（长度 8mm），放置于承插间隙处（利用毛细作用引导焊料流动）。

2. 高频焊接（10 秒实时记录）

• 0-3 秒：工人手持 U 型线圈扣合在铜管接头处（线圈与管壁间隙 1mm），启动设备，高频电流通过线圈产生强磁场，铜管因涡流效应快速升温，3 秒时表面呈暗红色（约 500℃）；
• 3-8 秒：温度持续攀升至 800℃（焊料熔点以上），焊料开始熔化并沿承插间隙渗透，肉眼可见焊料均匀填充接口（形成银白色焊环）；

• 8-10 秒：设备自动断电，保持线圈贴合 2 秒（利用余热使焊料充分浸润），随后移开线圈，焊接完成。

焊接效果检测：密封性与强度双达标

• 外观检查：焊环均匀饱满，无气泡、断缝，铜管表面无烧熔、变色（因高频加热聚焦性强，热影响区仅 3mm）；
• 密封性测试：对焊接后的铜管进行 0.8MPa 水压测试，保压 30 分钟无渗漏，满足水管、冷媒管等压力场景需求；

• 强度测试：进行弯曲试验（弯曲角度 90°），焊接处无开裂，焊口强度达母材的 85% 以上。

为何 U 型开口线圈 + 10 秒参数是最佳选择？

• U 型开口线圈优势：相比环形线圈，开口设计无需穿管即可扣合，适合已固定的管路焊接（如设备内部铜管），且贴合度更高，加热更集中；

• 10 秒参数合理性：

  • 时间过短（＜8 秒）：焊料熔化不充分，易出现虚焊；
  • 时间过长（＞12 秒）：铜管易过热氧化（表面发黑），甚至导致管壁变薄（影响强度）；

  • 10 秒刚好满足 “焊料完全浸润 + 铜管无损伤” 的平衡。
