锯片合金齿破损修复｜高频加热机一站式热拆旧齿 + 重焊新齿无损翻新方案

木工锯片、金属冷切锯、金刚石锯片长期切割作业后，极易出现硬质合金锯齿崩角、开裂、严重磨损、整齿脱落等问题，整片直接报废成本很高。利用高频加热机可实现一体化修复：先局部加热熔化原有焊料，无损拆下破损合金齿，再原位焊接全新合金齿，全程不损伤锯片钢基体，修复后使用强度、耐磨寿命接近新锯片，是锯片维修、翻新、二次利用的主流高效方案。

一、核心工艺原理

整套修复分为旧齿热拆解和新齿钎焊两大环节，均依靠高频感应局部加热实现，原理简单且针对性极强：

1. 破损合金热拆解

   高频交变磁场通过专用微型 U 型线圈，精准聚焦在合金齿与锯片基体的焊缝处。焊缝内原有钎料熔点远低于硬质合金和钢材基体，短时加热仅让旧焊料熔融，合金齿失去结合力即可轻松取下；热量集中在焊缝极小区域，锯片基体不会高温退火、变形、氧化。

2. 新合金齿重新钎焊

   拆解清理完成后，沿用同一台高频设备与配套线圈，配合硬质合金专用钎料、钎剂再次局部加热，使焊料充分浸润结合面，形成致密牢固的焊缝；搭配梯度升温 + 自然缓冷工艺，彻底避免新合金齿开裂、刃口退火变软。

二、完整标准修复操作流程

第一步：破损锯齿高频热拆解（无损拆齿关键）

1. 固定锯片：将待修锯片平稳装夹在工作台，锁止定位，防止作业时转动偏移。

2. 线圈对位：选用锯片专用 U 型线圈，对准合金与钢基体的焊缝位置，刻意远离锯齿切削刃口。

3. 控温短时加热：开启设备，采用中低功率加热2~4 秒，肉眼看到焊缝处旧焊料发亮、完全熔融立刻停机。

4. 取下残齿：趁焊料未凝固，用尖嘴钳或薄型专用撬片轻轻取下破损合金齿；严禁蛮力硬撬、掰扯，避免拉伤基体齿槽。

5. 逐齿拆解：多颗损坏齿依次重复操作，单颗齿拆解仅需数秒。

第二步：齿槽深度清洁预处理

1. 除残留焊料：用钢丝刷、小型打磨头清理齿槽内残留的旧钎料、氧化皮与杂质，保证结合面平整。

2. 基体检查：查看齿槽有无变形、裂纹，轻微变形做整形修复；基体严重破损则不再修复。

3. 脱脂清洁：用无水酒精擦拭结合面，去除油污，保障后续焊料正常浸润。

第三步：全新合金齿高频钎焊

1. 装配定位：将同规格新硬质合金齿放入齿槽，保证贴合紧密，控制焊缝间隙在0.03~0.08mm。

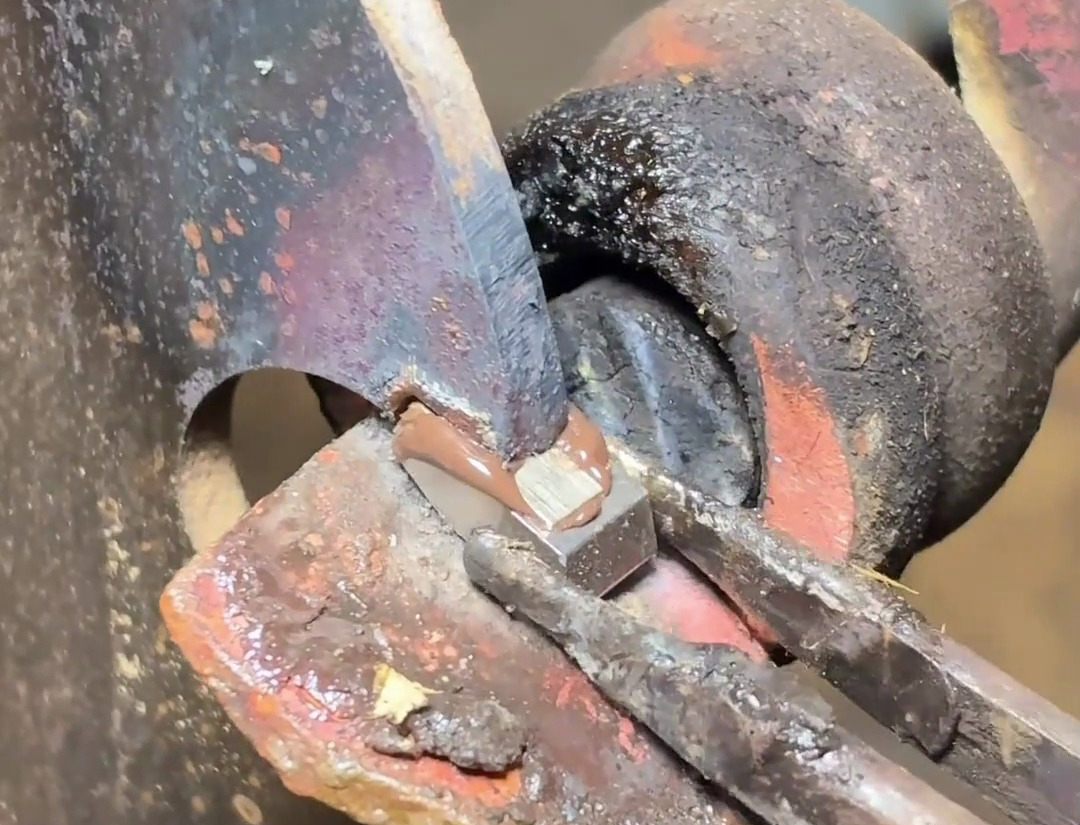

2. 放置耗材：在结合缝隙处预置专用钎料片，均匀涂抹硬质合金专用钎剂，隔绝空气防氧化。

3. 简易压紧：用小型工装轻压固定合金齿，防止加热过程中移位。

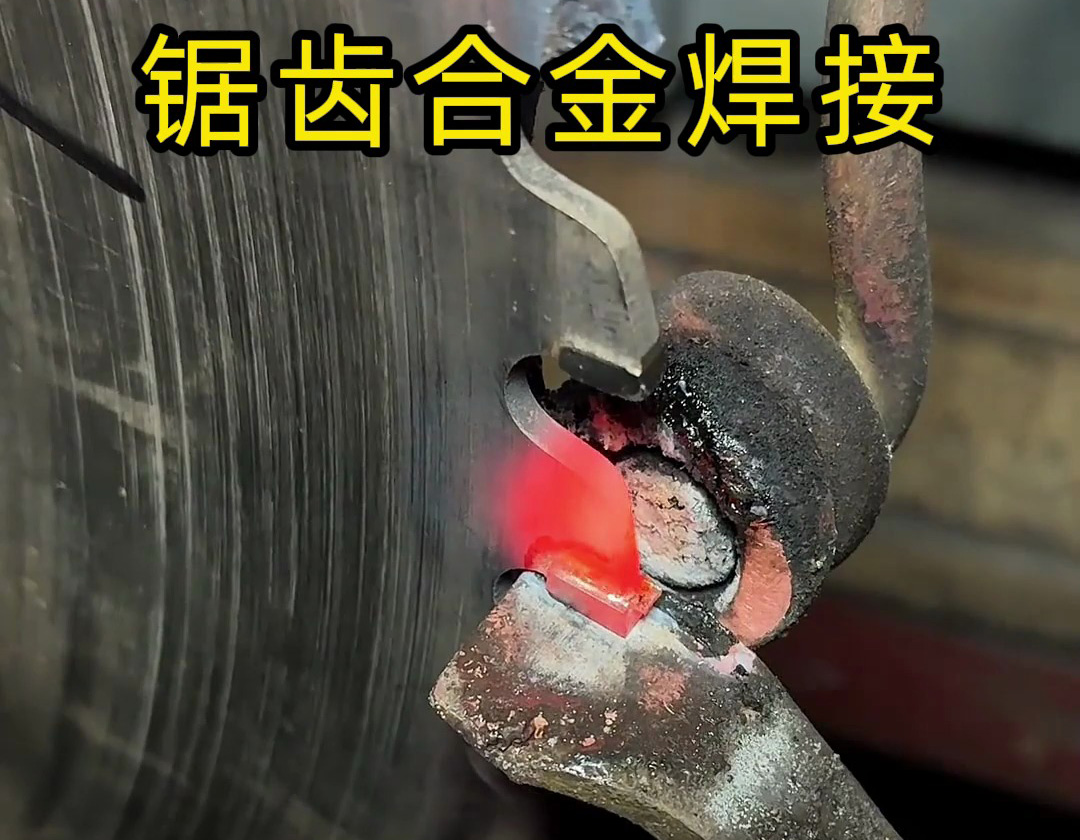

4. 分段加热焊接：线圈再次对准焊缝，采用先低功率预热、后正常功率熔焊模式，总加热时长 2~3 秒；观察钎料完全渗透、焊缝饱满连续后立即停机。

第四步：缓冷 + 质检收尾

1. 自然缓冷（重中之重）：硬质合金怕冷热冲击，绝对禁止水冷、强风吹冷，常温自然空冷即可；大尺寸重载锯片可适当保温缓冷，杜绝裂纹。

2. 外观质检：检查焊缝无气孔、夹渣、发黑，合金齿无崩角、裂纹。

3. 牢固度测试：手动轻掰锯齿，无松动、晃动即为合格。

4. 后期修整：按需轻微修磨刃口，清理表面残留钎剂，整片修复完成。

三、不同修复方式综合对比

四、高频修复五大核心优势

1. 真正无损修复，保留锯片精度

   仅对焊缝局部加热，锯片基体、齿槽不高温、不变形、平面度不受影响，修复后装配、切割精度和原片一致。

2. 一机两用，设备利用率最大化

   同一台高频加热机，既能拆解旧破损齿，又能焊接新合金齿，无需额外添置拆解、焊接设备，降低设备投入。

3. 修复效率高，人工成本低

   单颗锯齿拆 + 焊整套工序仅几秒完成，效率比传统方式提升 3 倍以上，大批量锯片翻新、门店应急维修都能胜任。

4. 焊接质量稳定，使用寿命长

   焊料浸润充分，焊缝抗震动、抗冲击；合理控温 + 缓冷工艺，新合金齿不易开裂、不掉齿，使用周期接近全新锯片。

5. 操作门槛低，场景适配广

   设备参数一次调好即可标准化作业，新手简单培训就能上手；车间批量修复、户外现场维修、小型加工门店均可使用。

五、常见问题与解决方案

1. 焊料已熔化，但合金齿取不下来原因：加热时长不足、热量不够；齿槽轻微卡滞解决：小幅延长加热 0.5~1 秒；使用薄撬片顺势撬动，禁止蛮力硬掰。

2. 拆解后齿槽表面严重发黑氧化原因：单次加热时间过长，基体局部过热解决：严格把控 “焊料刚熔化就停机”，缩短单次加热时长。

3. 新合金齿焊接后出现裂纹、崩角原因：冷却过快、升温过猛、焊缝间隙不合理解决：坚持自然缓冷；采用梯度升温模式；修整齿槽，把间隙控制在标准范围。

4. 新锯齿焊接后松动、虚焊原因：加热温度不足、钎剂添加过少、工件装配移位解决：微调功率与加热时长；补足专用钎剂；加固工装，保证装配无位移。

5. 锯齿刃口变软、切割不锋利原因：线圈距离切削刃过近，刃口受热退火解决：调整线圈位置，只聚焦焊缝区域，远离刃口。

六、适配修复品类

• 木工硬质合金锯片：通用齿、异形齿、薄款锯片均可修复

• 金属冷切锯片：厚齿、重载工业锯片翻新

• 金刚石锯片、水钻钻头齿：刀头热拆 + 重新钎焊修复

• 小型迷你锯片、园林机械锯片：薄壁基体也可无损修复
