工厂进行齿轮高频淬火的试样过程，是验证高频淬火设备性能及工艺参数是否满足齿轮热处理要求的重要步骤。这一过程涉及多个环节，以确保齿轮最终达到预期的硬度、耐磨性及综合机械性能。以下是齿轮高频淬火试样的大致流程和注意点：

1. 准备阶段

• 选择试样：选取代表性齿轮作为试样，确保其材质、尺寸、热处理前的加工状态与实际生产齿轮一致。
• 设备调试：根据齿轮材质、尺寸及技术要求，调整高频淬火设备的参数，包括频率、功率、加热时间等。
• 安装与定位：确保试样在高频淬火机床上正确安装并精准定位，以实现均匀加热。

2. 加热与淬火

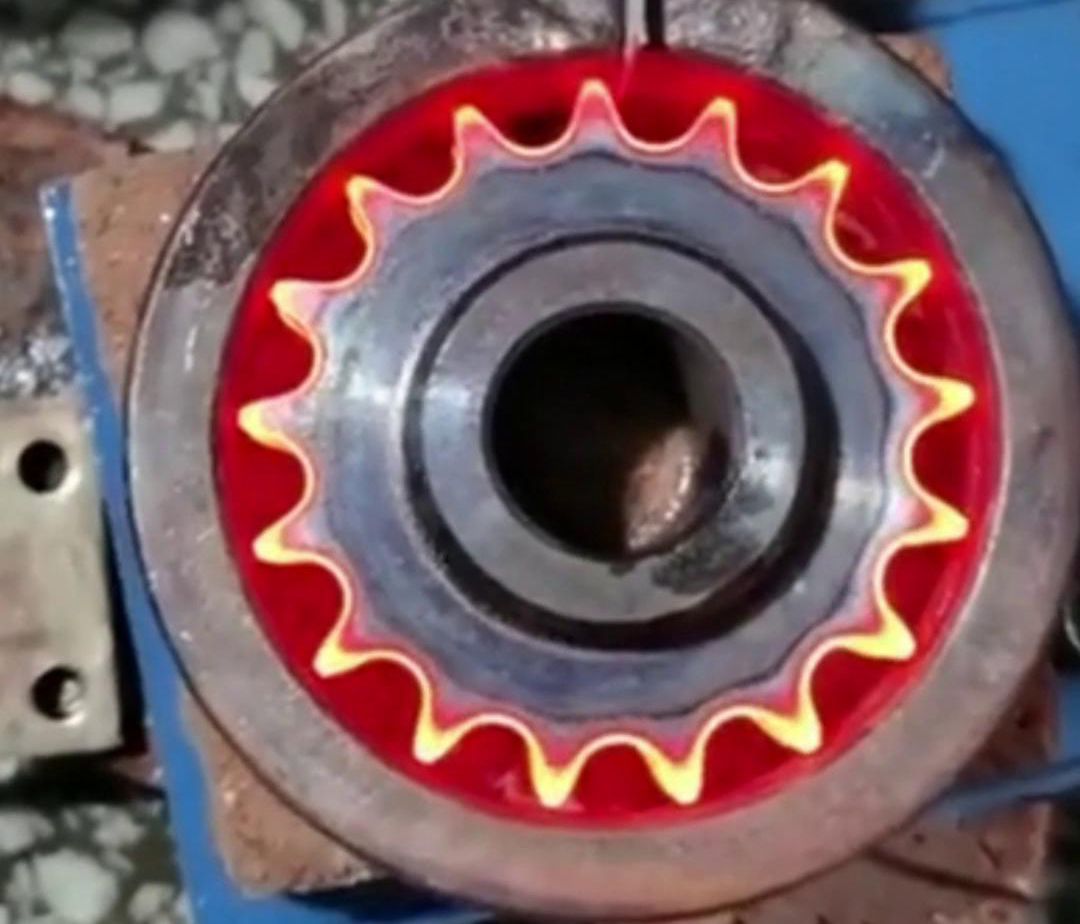

• 加热控制：启动设备，对齿轮的齿面或需要淬火的部分进行快速加热，通过监控系统实时监测温度，确保达到理想的淬火温度。
• 淬火介质选择：根据齿轮材质及性能要求选择合适的淬火介质，如水、油或其他特殊介质，并准备就绪。
• 快速冷却：加热到设定温度后，立即将齿轮移入淬火介质中进行快速冷却，控制冷却速度，以形成理想的淬火组织。

3. 回火处理

• 根据齿轮的使用要求，可能需要进行回火处理，以调整硬度、消除内应力，提高韧性。

4. 检验与评估

• 硬度测试：在齿轮的指定位置进行硬度测量，验证淬火层的硬度是否达到预期。
• 金相分析：通过金相显微镜检查淬火层的组织结构，如马氏体形态、晶粒大小等，评估淬火质量。
• 性能测试：根据需要，进行疲劳强度、抗磨性等性能测试，确保齿轮满足使用要求。

5. 参数优化

• 根据试样测试结果，对淬火参数进行调整优化，直至达到最佳的热处理效果。




注意事项

• 精确控制：加热与冷却过程中的温度控制极为关键，直接影响淬火效果。
• 重复性验证：为确保工艺稳定性，需对多个试样进行重复试验，验证工艺的一致性。
• 安全操作：高频淬火过程中应注意操作安全，避免高频电磁辐射及淬火介质带来的安全隐患。

通过细致严谨的试样过程，工厂能有效验证高频淬火工艺的可行性，为后续批量生产奠定坚实基础。
