凸轮轴超音频淬火：提升性能的关键工艺
作者：
小编
点击数：
发布日期： 2025-02-11
凸轮轴作为发动机的核心部件，其性能优劣直接关乎发动机的整体表现。超音频淬火作为一种先进的热处理工艺，在提升凸轮轴性能方面发挥着至关重要的作用。
超音频淬火基于电磁感应原理。当超音频电流（频率通常在 20kHz - 100kHz）通过特制的感应器时，感应器周围会产生交变磁场。将凸轮轴置于该磁场中，由于电磁感应，凸轮轴表面产生感应电流（涡流）。因集肤效应，涡流主要集中在凸轮轴表面，使得表面迅速升温。当达到合适的淬火温度后，立即进行冷却，从而实现凸轮轴表面的淬火硬化。
经超音频淬火后，凸轮轴表面形成高硬度的淬火层。这层硬化层犹如坚固的铠甲，极大地提高了凸轮轴与气门挺杆等部件接触部位的耐磨能力。在发动机长期运转过程中，有效减少了磨损，延长了凸轮轴的使用寿命，确保发动机始终保持稳定的性能。
淬火过程在凸轮轴表面引入残余压应力。这种应力状态如同给凸轮轴穿上了一层 “抗压防护服”，当凸轮轴承受交变载荷时，残余压应力能够抵消部分拉应力，从而显著提高其抗疲劳性能，降低疲劳断裂的风险，使凸轮轴在复杂的工况下也能可靠运行。
超音频淬火可依据凸轮轴的材质、尺寸及实际使用需求，灵活调整频率、功率、加热时间等参数，精准控制表面淬硬层的深度与硬度分布。例如，对于承受较大摩擦的凸轮轴凸起部分，可通过调整参数获得较深且硬度较高的淬硬层；而对于一些对韧性要求较高的部位，则可适当调整以保证心部的韧性，实现性能的优化匹配。
加热温度需依据凸轮轴的材质严格确定。对于常见的中碳钢或中碳合金钢凸轮轴，加热温度一般设定在 850℃ - 950℃。温度过低，无法充分实现奥氏体化，导致淬火后硬度和耐磨性不足；温度过高，则可能使晶粒粗大，降低韧性，增加变形开裂的风险。
加热时间受凸轮轴尺寸、形状及设备功率等因素影响。需根据实际情况精确调整，一般在几秒到几十秒之间。时间过短，凸轮轴表面无法充分加热到合适温度；时间过长，不仅降低生产效率，还可能引发过度加热问题。
冷却方式对淬火效果影响重大。常用冷却介质包括水、油、水溶性淬火剂等。对于凸轮轴超音频淬火，为兼顾淬火效果与变形控制，常采用喷射冷却或浸液冷却。例如，对于一些对变形敏感的凸轮轴，可选用冷却速度相对温和的油或水溶性淬火剂进行浸液冷却；而对于要求较高硬度的部位，可采用喷射冷却方式，通过控制喷射压力和流量，实现快速冷却。

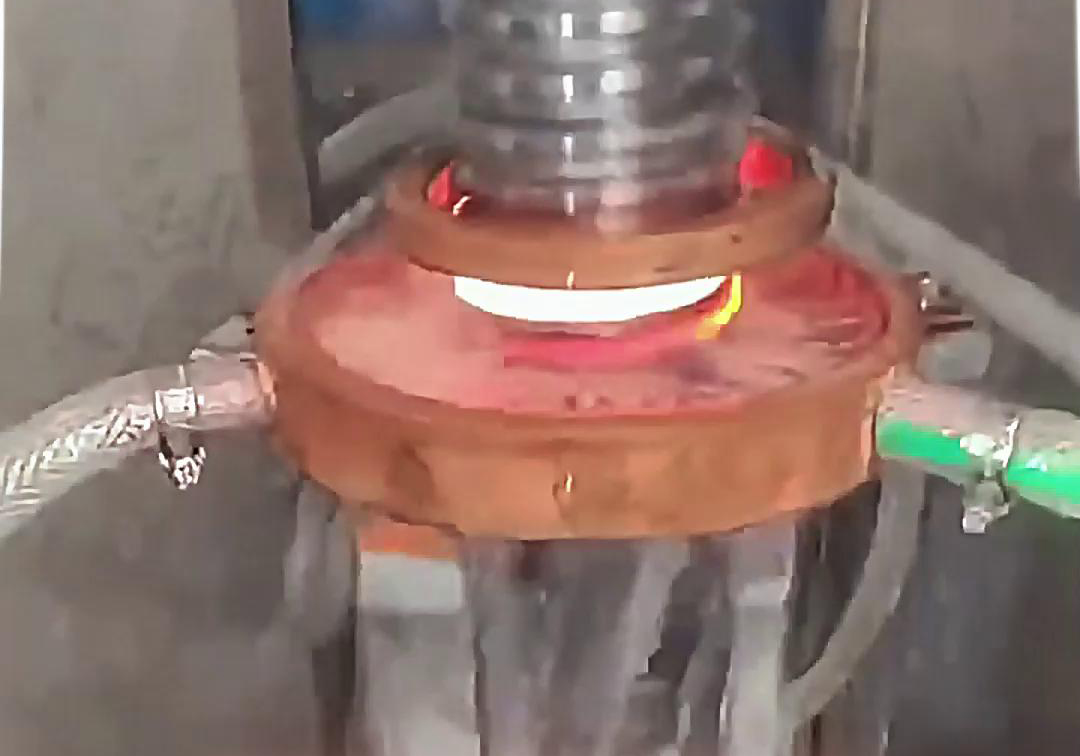

感应器的设计是超音频淬火的关键环节。其形状、尺寸和匝数需根据凸轮轴的具体结构和淬火要求量身定制。合理设计的感应器能保证磁场均匀分布，使凸轮轴表面加热均匀，避免出现局部过热或加热不足的情况，从而确保淬火质量的一致性。
在汽车发动机制造中，超音频淬火广泛应用于凸轮轴生产。经此工艺处理的凸轮轴，能显著提升发动机的可靠性与耐久性。例如，在高性能汽车发动机中，凸轮轴通过超音频淬火，可承受更高的转速和更复杂的工况，减少故障发生几率，同时有助于降低油耗和尾气排放，满足环保要求。
在摩托车发动机中，超音频淬火的凸轮轴能提升发动机的动力输出与响应速度。摩托车在不同骑行工况下，如加速、爬坡等，凸轮轴需承受不同程度的载荷。超音频淬火赋予凸轮轴良好的综合性能，使其能更好地适应这些变化，为骑手带来更出色的驾驶体验。
工程机械发动机工作环境恶劣，对凸轮轴性能要求极高。超音频淬火的凸轮轴在工程机械发动机中，凭借出色的耐磨性和抗疲劳性能，能够在重载、高温等极端条件下稳定运行，保障工程机械的高效作业，减少因凸轮轴故障导致的停机时间，提高生产效率。
超音频淬火工艺以其独特的优势，为凸轮轴性能提升提供了强有力的技术支持。随着制造业对零部件性能要求的不断提高，超音频淬火技术有望在更多领域得到拓展和深化应用，推动相关产业的技术升级与发展。
客服微信
