手持式高频钎焊机在铜管焊接中的实用操作指南

在空调制冷系统、供水管道等领域的铜管焊接作业中，手持式高频钎焊机凭借高效、精准的特性，成为现场施工与维修的优选方案。这种焊接方法通过电磁感应加热原理，实现铜管与连接件的可靠连接，尤其适合新手快速掌握。

焊接原理与设备构成

核心工作机制

设备基础配置

• 手持单元：集成高频电源（功率 2-5kW 可调）与可弯折感应线圈（紫铜材质，内径适配 Φ6-25mm 铜管）；
• 温控系统：内置红外测温模块，实时显示温度（精度 ±10℃），支持 200-600℃区间设定；
• 安全设计：防烫手柄、空载保护功能，设备周边磁场强度≤2V/m（符合国标）。

标准化焊接五步操作

1. 焊前预处理

• 铜管切口毛刺打磨平整，焊接面用砂纸去除氧化层，露出金属光泽；
• 连接件与铜管间隙控制在 0.05-0.1mm（过松易漏焊，过紧影响钎料流动）。

2. 钎料与设备调试

• 截取长度 10-15mm 的银焊条，置于铜管与连接件接口处；
• 按铜管直径选择功率（Φ12mm 以下用 3kW，Φ12-25mm 用 5kW），线圈套在焊接部位保持 1-2mm 间隙。

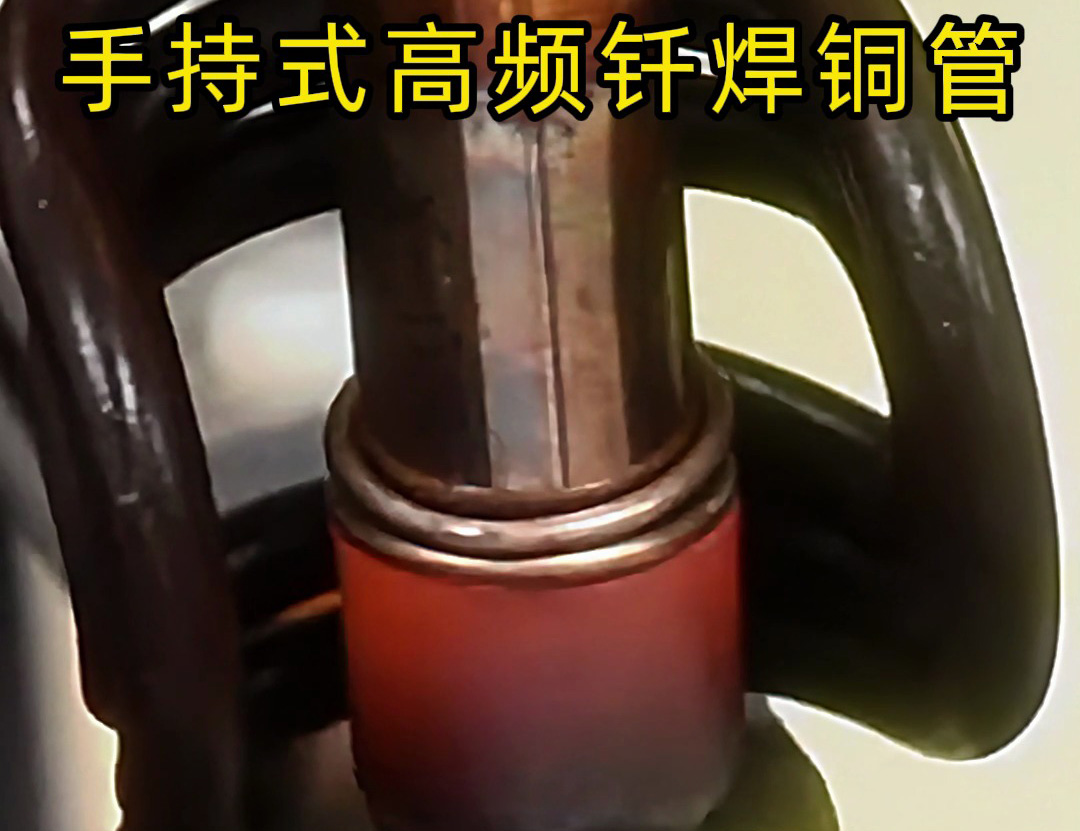

3. 加热与焊接实施

• 按下启动按钮，高频加热 3-5 秒后，观察钎料开始熔融（银焊条熔点约 720℃）；
• 当钎料呈镜面液态时，缓慢移动线圈使液态金属均匀浸润接口，全程不超过 10 秒。

4. 冷却与初检

• 停止加热后自然空冷（或用湿布快速降温），避免急冷导致内应力；
• 目视检查焊点是否饱满，无气孔、裂纹，边缘钎料溢出量控制在 0.5mm 内。

5. 密封性测试

• 制冷系统焊接后需充入 0.8MPa 氮气，用肥皂水涂抹焊点，30 秒内无气泡为合格；
• 供水管道可进行水压测试（0.6MPa 压力下保压 5 分钟，压降≤0.02MPa）。

对比传统焊接的技术优势

现场应用场景与注意事项

典型作业场景

• 空调安装：某品牌售后团队使用 5kW 机型，单日完成 30 套空调铜管焊接，较传统氧乙炔焊效率提升 2 倍，漏焊率从 8% 降至 1%；
• 管道维修：自来水公司应急抢修中，手持设备可在狭小空间（如吊顶内）快速焊接，避免动火作业审批流程。

安全操作要点

• 佩戴隔热手套与护目镜，防止高温飞溅；
• 潮湿环境作业时，设备接地电阻需≤4Ω；
• 连续工作超 1 小时后，需停机冷却 3 分钟（线圈水温≤40℃）。
