海拓高频淬火设备：电机轴旋转高频淬火的高效解决方案

电机轴作为传递扭矩的核心部件，需在高速旋转（数千转 / 分钟）与交变载荷下承受摩擦与冲击，其表面需高硬度（HRC55-60）抗磨损，芯部需保持韧性（HRC30-35）抗断裂。海拓高频淬火设备通过 “电磁感应旋转加热 + 精准冷却”，完美实现电机轴的性能分化，成为保障电机可靠运行的关键工艺装备。

电机轴旋转高频淬火的核心优势：海拓设备的技术适配

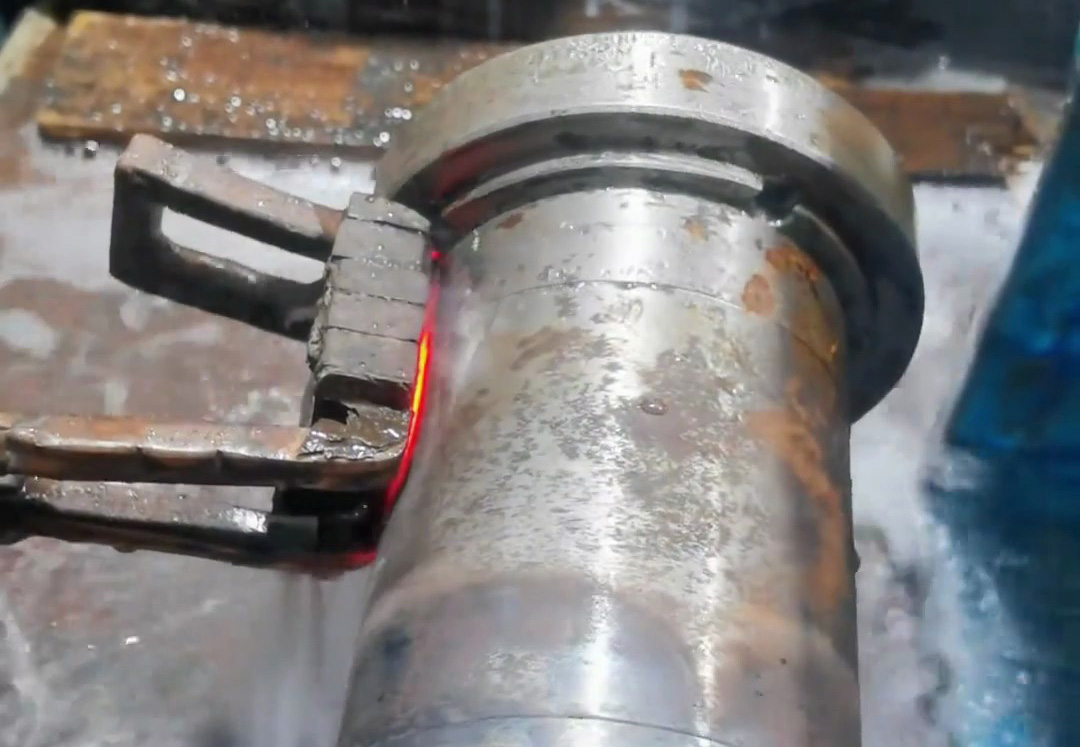

1. 旋转加热 + 环形线圈：确保圆周均匀性

• 仿形环形线圈：线圈内径比电机轴大 5-10mm，与轴表面保持 3-5mm 均匀间隙，配合电机轴旋转（10-30r/min），使圆周方向加热温差≤±5℃（避免局部过热导致的椭圆度超差，圆度误差≤0.03mm）；
• 高频能量聚焦：采用 10-50kHz 高频电流，能量集中于轴表面 0.5-3mm 深度（根据轴径调整，通常为直径的 1/10-1/5），实现 “表面硬化 + 芯部韧性” 的精准分化（硬化层深度偏差≤±0.1mm）。

2. 快速冷却 + 闭环控制：保障淬火质量稳定性

• 喷淋冷却系统：加热至奥氏体化温度（850-900℃）后，环形喷水环立即喷出均匀水流（水压 0.2-0.5MPa），冷却速度≥150℃/s，确保表面形成均匀马氏体组织（硬度 HRC55-60，偏差≤±1HRC）；

• 智能温控逻辑：红外测温仪实时监测轴表面温度（采样频率 100 次 / 秒），海拓设备的 PLC 系统自动调节高频功率（响应时间≤0.1 秒），避免过烧（晶粒粗大）或冷却不足（软点），单批次电机轴淬火合格率≥99%。

工艺对电机轴性能的提升：从耐磨到抗疲劳的全面强化

• 表面硬度与耐磨性：表面硬度从淬火前的 HRC20-25 提升至 HRC55-60，滑动摩擦系数降低 30%-40%（对比未淬火轴），在与轴承内圈的配合旋转中，磨损量减少至 0.01mm/1000 小时（延长电机维护周期 2-3 倍）；
• 疲劳强度：轴颈过渡圆角等应力集中区经高频淬火后，疲劳强度提升 40%-50%（从 300MPa 提升至 420-450MPa），可承受 10⁷次以上交变载荷（满足电机 10 年以上使用寿命要求）；

• 变形控制：局部加热 + 对称冷却使电机轴直线度误差≤0.05mm/m（远低于传统整体淬火的 0.1mm/m），无需后续校直即可装配（减少工序，降低成本）。

海拓设备的适配场景：覆盖多类型电机轴需求

核心适配优势

• 自动化集成：可与送料辊道、旋转机构组成生产线，实现 “上料 - 定位 - 加热 - 冷却 - 下料” 全自动（单班产能 500-1000 件），适配批量生产；
• 柔性参数库：内置 100 + 种电机轴淬火参数（如不同材质 45# 钢、40Cr 的加热时间、功率曲线），换型时调用程序 + 更换线圈（≤10 分钟），满足多品种生产；

• 节能特性：高频感应热效率达 65%-75%（远超盐浴炉的 40%），单根直径 50mm 电机轴淬火耗电量仅 0.5-0.8 度，较传统工艺节能 50%。

总结：海拓高频淬火设备是电机轴可靠性的保障
