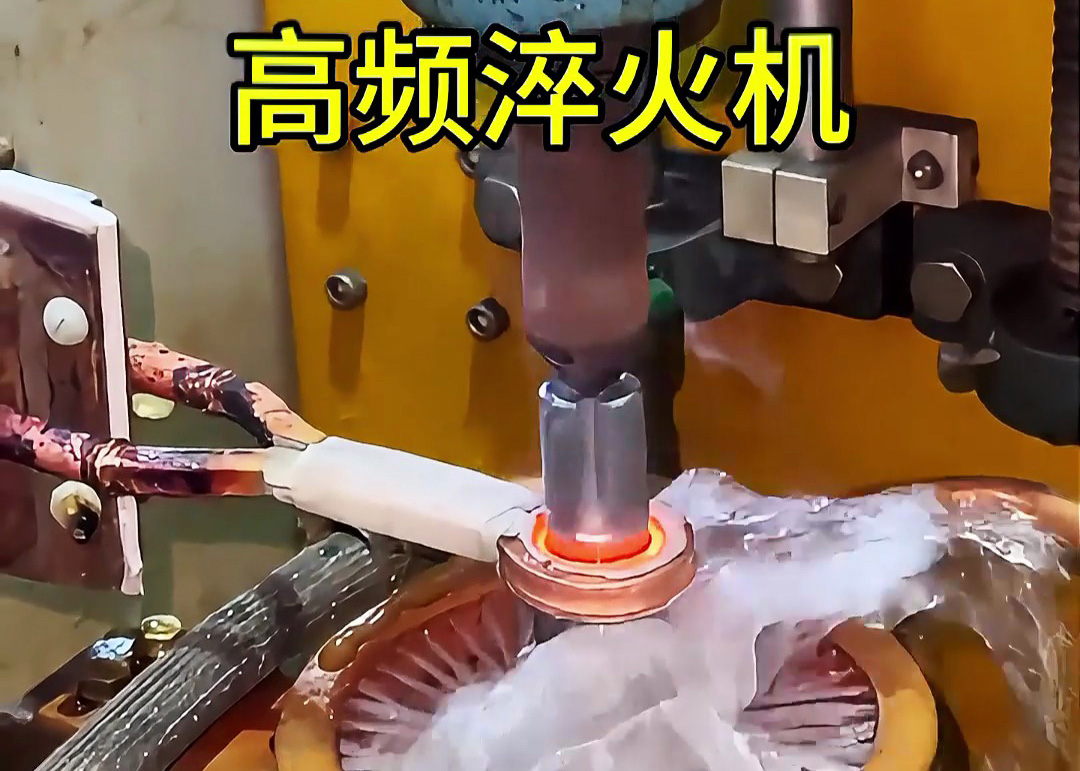

高频淬火机选型指南：从淬火核心要求匹配适配功率

高频淬火机的选型核心是 “需求倒推参数”，而非盲目追求高功率 —— 工件大小、淬火时间、淬火深度、淬火后硬度这四大核心要求，直接决定了设备功率的适配性。若功率选小，会导致加热不足、硬度不达标；功率选大，则会造成能耗浪费、工件过热变形。以下结合具体需求，拆解高频淬火机的功率选择逻辑。

一、核心需求 1：工件大小 —— 决定功率的 “基础门槛”

二、核心需求 2：淬火时间 —— 功率与效率的 “直接挂钩”

• 快速淬火（单件时间＜10 秒）：如汽车零部件流水线（如半轴淬火），需选 60kW 以上功率 —— 以直径 25mm 的半轴为例，60kW 可在 8 秒内将表层加热至 900℃，满足每分钟 6-8 件的生产节奏；若选 30kW，加热时间会延长至 15 秒以上，无法匹配流水线速度。
• 常规淬火（单件时间 10-30 秒）：如机械维修中的轴类修复淬火，30kW-60kW 即可 —— 无需追求极速，中等功率可兼顾效率与能耗，避免频繁启停造成的功率浪费。

• 慢速淬火（单件时间＞30 秒）：如精密薄壁件（避免变形），建议 15kW-30kW 小功率缓慢加热 —— 通过延长时间让热量均匀扩散，防止薄壁件因升温过快出现开裂、变形。

三、核心需求 3：淬火深度 —— 功率与 “电流透入” 的间接关联

• 浅淬（深度 0.5mm-1mm）：如刀具刃口、精密齿轮齿面，选 15kW-30kW 即可 —— 浅淬对热量穿透要求低，小功率可精准控制表层温度，避免深度超标。
• 中淬（深度 1mm-2mm）：如电机轴、传动齿轮，选 30kW-60kW—— 需足够功率让热量渗透至次表层，确保 1-2mm 深度内硬度一致（如直径 20mm 的电机轴，60kW 可让 2mm 深度处硬度达到 HRC55 以上）。

• 深淬（深度 2mm-3mm）：如大型转轴、重载齿轮，选 60kW-100kW—— 深淬需要更强的热量穿透力，大功率可弥补 “高频透入较浅” 的局限，确保 3mm 深度内温度达标，避免淬硬层过浅导致早期磨损。

四、核心需求 4：淬火后硬度 —— 功率与 “相变充分性” 的保障

• 高硬度要求（HRC58-HRC62）：如刀具、模具配件，需选 40kW 以上功率 —— 需快速将工件加热至 900℃-1050℃（奥氏体化充分），并保持短暂保温时间，确保淬火后硬度达标（若功率不足，温度仅能达到 800℃左右，硬度可能仅 HRC45-50）。
• 中硬度要求（HRC50-HRC58）：如普通轴类、齿轮，选 30kW-60kW 即可 —— 加热至 850℃-950℃即可满足相变需求，无需过高功率，避免能耗浪费。

• 低硬度要求（HRC45-HRC50）：如部分连接件、非承重件，选 15kW-30kW—— 加热温度 800℃-850℃即可，小功率可控制温度不超标，避免硬度过高导致脆性增加。

五、选型总结：3 步锁定适配功率

1. 先定 “基础范围”：根据工件大小（尺寸、加热范围）确定功率区间（如小型件 15-30kW，中大型件 60-120kW）；
2. 再调 “效率与深度”：若需快速淬火或深淬，在基础区间内选高功率；若需慢速淬火或浅淬，选低功率；
3. 最后核 “硬度需求”：若硬度要求高，确保功率能支撑加热至目标奥氏体化温度，避免功率不足导致硬度不达标。
