直径 3mm 微小铜件能焊吗？高频焊机不仅能，更是微小铜件焊接的优选！
作者：
小编
点击数：
发布日期： 2025-09-25
后台有粉丝疑问：“直径仅 3mm 的铜件，尺寸这么小，高频焊机真的能焊吗？会不会一加热就烧穿或变形？” 答案不仅是 “能”，而且高频焊机凭借精准控温、局部加热、快速熔接的核心优势，在微小铜件焊接领域表现尤为突出，完美解决了传统焊接方式对微小铜件 “难把控、易损坏” 的痛点。
先说说直径 3mm 微小铜件的焊接难点 —— 这类铜件常见于电子元件引脚、精密传感器接线柱、微型连接器等场景，焊接时面临三大核心挑战：一是铜的导热性极强（约为钢的 5 倍），热量易快速扩散，传统焊接（如气焊、电阻焊）很难让焊接区域集中受热，要么焊料不熔化，要么热量传导到周边导致铜件变形；二是铜件尺寸极小，焊接区域通常只有 1-2mm，传统焊接的 “大面积加热” 模式极易造成焊穿或焊料溢出，导致焊接失效；三是微小铜件对精度要求极高，焊接后需保证尺寸公差（通常 ±0.05mm 以内）和导电性能，传统焊接很难兼顾。
而高频焊机的特性，恰好精准破解了这些难点，甚至在微小铜件焊接上展现出传统方式无法比拟的优势：

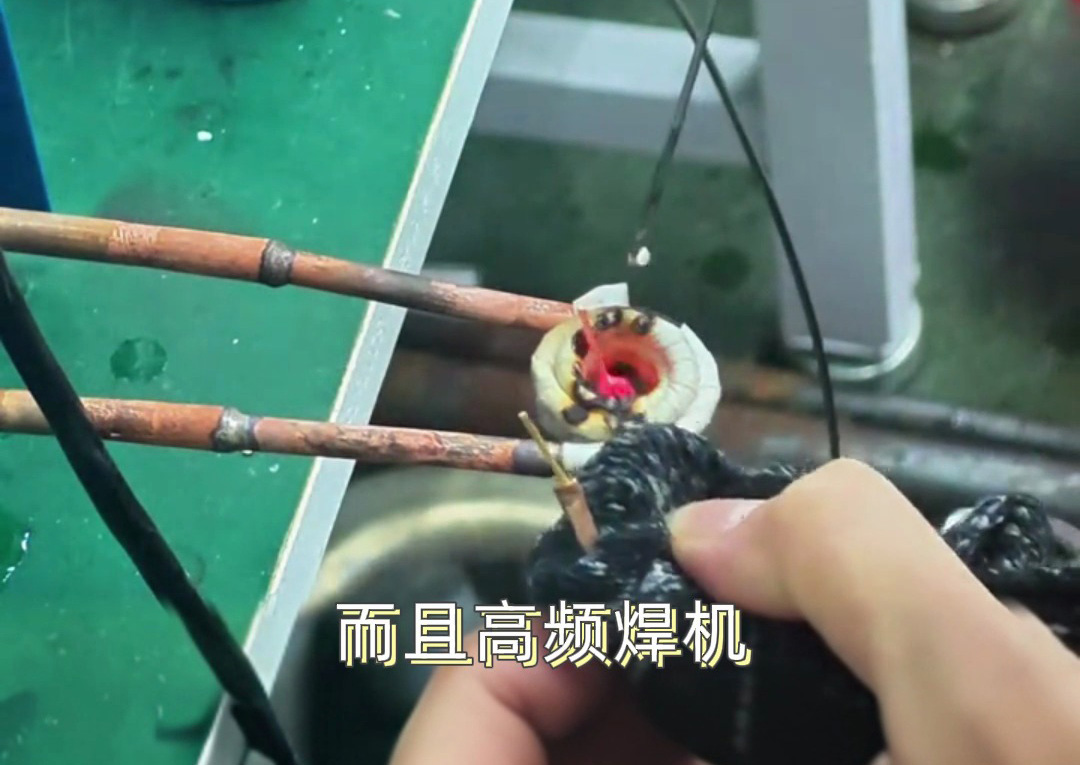

高频焊机依托强集肤效应，能将热量精准集中在焊接区域（直径 3mm 铜件的焊接点可控制在 1mm 范围内），不会让热量扩散到铜件其他部位。以 3mm 铜件与引脚的焊接为例，我们会定制 “微型环形感应线圈”—— 线圈内径仅 4mm，刚好包裹焊接区域，高频电流通过线圈时，磁场仅作用于焊接点，让该区域快速升温至焊料熔点（如铜磷焊料熔点 700℃左右），而距离焊接点 2mm 外的铜件本体温度仍保持在 50℃以下，完全不会出现变形或损坏。
某电子元件厂之前用电阻焊焊接 3mm 铜质引脚，因热量扩散导致铜件变形率达 15%，焊接后还需额外整形；换用高频焊机后，变形率直接降至 0.5% 以下，且无需后续处理，直接满足装配要求。
微小铜件的壁厚通常仅 0.3-0.5mm，传统焊接的 “慢加热 + 宽温域” 模式，很容易因加热时间过长导致焊穿。而高频焊机的加热速度极快 —— 直径 3mm 铜件的焊接区域从常温升至焊料熔点，仅需 2-3 秒，短暂的加热时间大幅降低了焊穿风险；同时，高频焊机配备高精度红外测温仪，温度控制精度可达 ±3℃，能精准匹配焊料的熔化温度（如焊接 3mm 紫铜件时，将温度稳定在 720℃，既保证焊料充分熔化，又不会因温度过高烧穿铜件）。
此外，局部集中加热还能避免焊料浪费 —— 传统焊接时，扩散的热量会让多余焊料熔化后流淌到非焊接区域；而高频焊机的 “定点加热” 让焊料仅在焊接点熔化并填充间隙，焊料用量比传统方式减少 40%，且焊接后焊点圆润饱满，无多余焊料残留，无需后续清理。
微小铜件多用于导电场景（如电子元件接线、微型电路连接），焊接后的导电性能至关重要。传统焊接（如气焊）因加热过程中铜易氧化，会在焊接点形成氧化层，导致接触电阻增大，影响导电性能；而高频焊机的加热速度快，铜件在高温下停留时间短，焊接区域的氧化程度极轻（氧化层厚度可控制在 0.01mm 以内），且焊料与铜件的冶金结合更紧密，焊接点的电阻值与铜件本体基本一致。
某精密传感器厂商测试显示：用高频焊机焊接的 3mm 铜质接线柱，焊接点的导电电阻仅 0.002Ω，远低于传统气焊的 0.01Ω，完全满足传感器 “低电阻、高稳定” 的导电要求，传感器的信号传输误差也从传统焊接的 1.5% 降至 0.3%。
某微型连接器厂生产的 3mm 铜质对接连接器，需将两个铜件通过钎焊连接，要求焊接后外径公差 ±0.05mm、无变形、导电良好。我们为其定制的高频焊接方案如下：
- 线圈定制：采用内径 4mm 的微型环形感应线圈，确保磁场集中覆盖焊接区域；
- 参数设定：加热功率 12kW，加热时间 2.5 秒，焊接温度 710℃（匹配铜磷钎料）；
- 辅助定位：搭配微型夹具固定铜件，确保焊接间隙稳定在 0.03mm，避免焊料溢出。
最终焊接效果：每小时可处理 800 个连接器，焊接合格率达 99.8%，焊接后铜件外径公差控制在 ±0.03mm 以内，导电电阻均≤0.003Ω，完全满足客户的精密需求。
对直径 3mm 这类微小铜件而言，高频焊机的 “局部加热 + 精准控温 + 快速熔接” 特性，恰好契合其 “怕变形、怕焊穿、要精度、要导电” 的核心需求，不仅解决了传统焊接的诸多痛点，还能提升焊接效率与质量。如果你的生产中涉及微小铜件焊接，无需担心尺寸限制，高频焊机不仅能焊，更能焊得精准、焊得稳定，是微小铜件焊接的理想选择。
客服微信
