模具银焊能用海拓高频机吗？当然可以！试样测试保效果，铜焊银焊皆适配
作者：
小编
点击数：
发布日期： 2025-09-29
后台有粉丝咨询：“手里有个模具需要做银焊，海拓高频机能不能胜任？担心温度控制不好影响模具精度。” 答案是完全可以！海拓高频焊接机不仅能焊模具，还能完美适配各类工件的铜焊、银焊工艺，尤其在模具这类对精度、热影响区要求高的场景中，优势更为突出。不过为了确保焊接效果与模具特性精准匹配，我们还是建议粉丝邮寄样品到厂进行试样测试，通过实际操作验证工艺参数，避免批量生产时出现问题。
先说说模具银焊的核心需求 —— 模具（如冲压模、注塑模）的刃口、镶件常需通过银焊修复或拼接，要求焊接后焊缝强度高（银焊料强度可达 200MPa 以上）、模具变形小（精度误差≤0.05mm）、热影响区窄（避免影响模具基体硬度）。传统气焊银焊时，火焰温度难把控，要么银焊料熔化不充分导致虚焊，要么温度过高导致模具基体退火（硬度从 HRC55 降至 HRC40 以下），还会因加热不均造成模具变形，后续修复成本极高。

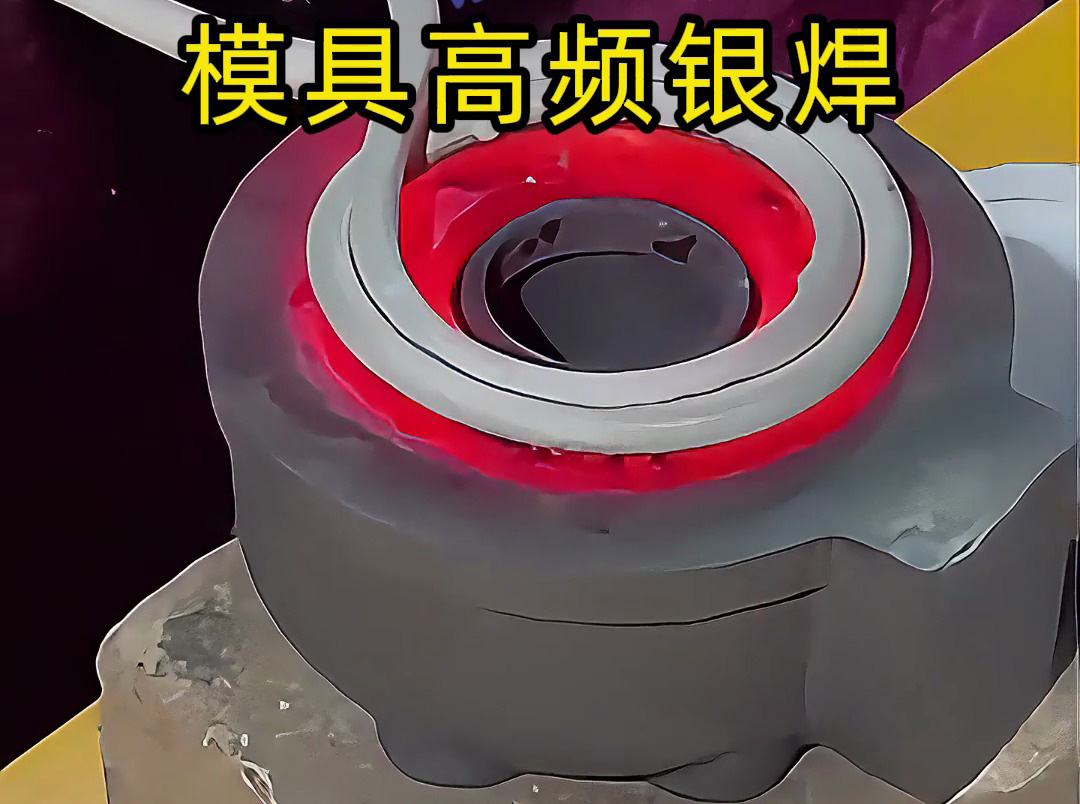

海拓高频焊接机的高频感应加热 + 精准控温特性，恰好能满足模具银焊的严苛要求：
- 局部集中加热：通过定制与模具焊接部位匹配的感应线圈（如针对模具刃口的 U 型线圈、针对镶件的环形线圈），可只加热焊接区域（范围可控制在 3-5mm 内），模具其他部位温度保持在 100℃以下，避免基体退火；
- 精准控温：银焊料的熔点通常在 600-800℃（如银铜合金焊料熔点约 770℃），高频机配备的红外测温仪可将温度控制在 ±5℃以内，确保银焊料充分熔化且不超温，避免模具过热；
- 加热速度快：模具焊接区域从常温升至银焊料熔点仅需 5-15 秒（根据模具厚度调整），短时间加热减少了热传导导致的变形，尤其适合精密模具的焊接。
之前我们为一家模具维修厂做过测试：他们邮寄的是一副冲压模的 Cr12 钢刃口（厚度 8mm），需要银焊修复崩口。我们为其定制的方案是：
- 线圈选择：采用小型 U 型感应线圈，精准覆盖刃口崩裂的 3mm 区域；
- 参数设定：加热功率 40kW，加热时间 10 秒，温度控制在 780℃（匹配银铜焊料）；
辅助措施：焊接前用专用焊剂清理模具表面氧化层，确保银焊料浸润充分。
测试结果显示：银焊料完全熔化并填满崩口间隙，焊缝平整光滑；模具刃口的硬度仍保持在 HRC54（仅下降 1HRC），满足使用要求；整体变形量≤0.03mm，无需后续矫正；经装机测试，修复后的模具冲压产品合格率达 99.8%，与新模具性能接近。
为什么建议模具银焊前先试样？因为不同模具的材质（如 Cr12、H13、SKD11）、厚度、焊接部位结构差异较大，直接套用参数可能影响效果：
通过试样测试，我们能为每副模具定制专属的 “线圈 + 功率 + 时间 + 温度” 方案，确保银焊效果稳定。目前，海拓高频焊接机已广泛应用于模具的银焊修复、镶件焊接等场景，无论是小型精密模具还是大型冲压模具，都能通过试样找到最佳工艺，既保证焊接强度，又保护模具精度。
如果你的生产中也有模具银焊需求，完全可以选择海拓高频机，建议先邮寄样品进行测试 —— 用实际效果验证方案可行性，让模具银焊既高效又可靠，避免因参数不当造成损失。
客服微信
